USB充電限流IC，可調到4.8A，輸入 6V關閉

型號：USB充電限流IC
價 格:0.01 品牌名:平芯微
發布時間：2020-11-16
數 量：900000
發貨地：福田區賽格廣場38樓
發貨周期：
聯系人：鄭瓊鋒
聯系電話：13528458039
瀏覽量：
公司名稱：深圳市夸克微科技有限公司

產品詳細介紹：

USB充電限流IC，可調到4.8A，輸入 6V關閉

3A限流保護芯片，0.4A-3A可調范圍PW1503解決方案
PW1503是超低RDS（ON）開關，具有可編程的電流限制，以保護電源于過電流和短路情況。它具有超溫保護以及反向閉鎖功能。
PW1503采用薄型（1毫米）5針薄型SOT封裝，提供可調版本。

特征
輸入電壓：2.4V至6V
3A負載電流能力
可編程電流限制
過熱保護
反向阻斷（無體二極管）

應用
USB充電器
公共場所多USB充電器
USB加密狗
minipic配件

PW1503是一種限流P溝MOSFET功率開關溫度保護。沒有體二極管橫跨漏極和源MOSFET。              它可以防止芯片失效后電流從輸出流到輸入端。

過電流保護
當檢測到過流情況時，調節開關以實現恒定輸出電流。
如果過流狀態持續很長時間，并導致結溫超過150°C，開關關閉。一旦結溫降至130°C，零件將重新啟動。

提供濾波電容器
為了防止在熱插拔條件下輸入電壓下降，10µF陶瓷強烈建議使用從VIN到GND的電容器。不過，更高的電容也有幫助降低電壓降。此外，輸出短路將導致在沒有輸入電容器。當輸入瞬態電壓超過絕對最大供電電壓，即使持續時間很短。

限流整定電流限制可編程，
以防止電源過電流和短路條件。將電阻RADJ從IADJ引腳連接到GND，以編程設定電流限制：
                   ILIM(A)=6.8/RADJ(KΩ)
最小電流限制為0.4A。不建議電流限制超過3A。

最大輸入電壓考慮
對于任何應用，PW1503的輸入電壓不應超過最大值建議值（6V）。有些適配器可能輸出電壓公差差，或者輸出電壓過沖過大如果適配器直接熱插拔。高于VIN（6V）的電壓超調將顯著降低PW1503的可靠性，甚至可能導致IC EOS失效

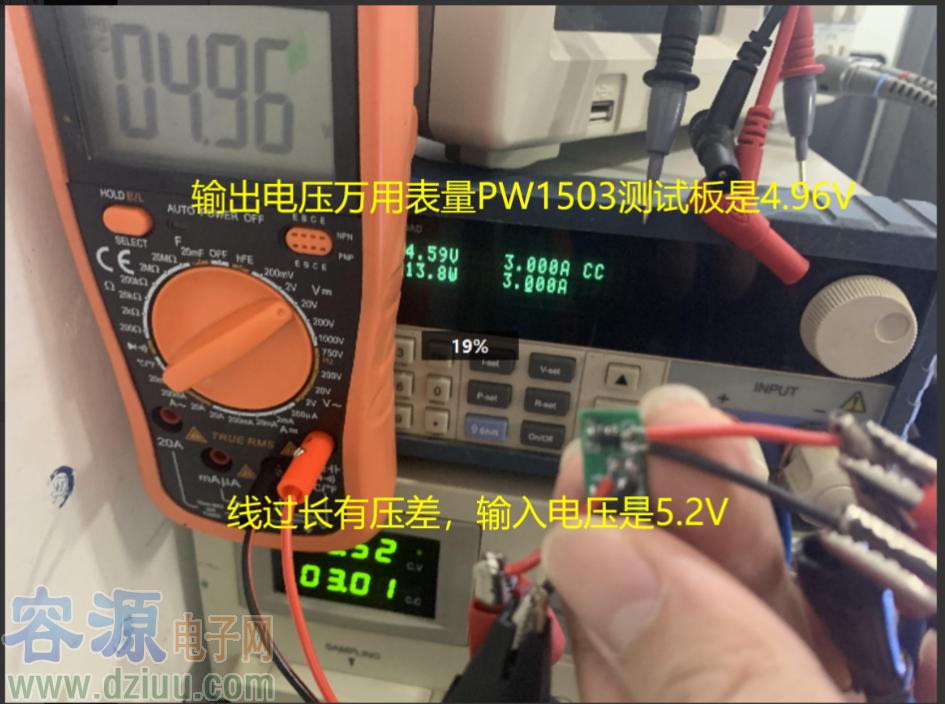

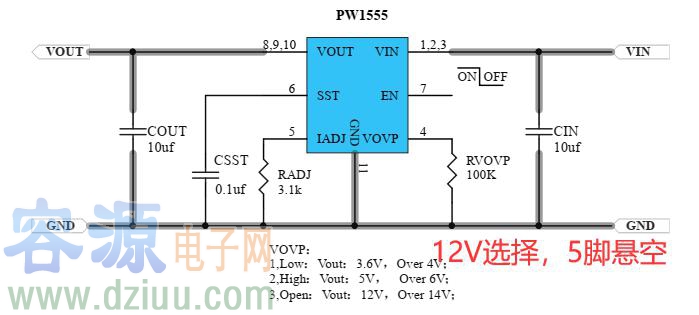

或者選用PW1555的5V輸出模式，輸入電壓范圍在3.7V-6V，輸入超過6V時，關閉輸出。同時輸入耐壓可達到30V，限制值1A起至最大4.8A之間。

PW1555輸入電壓可以到30V,所以當12V輸入時，正常芯片將無法輸出，需要低于6V時，輸出電壓才能開啟，輸出電壓5V，幾十輸出6V時，也是電壓卡在6V最高。

代理商：深圳市夸克微科技
鄭生： 13528458039
QQ ： 2867714804
