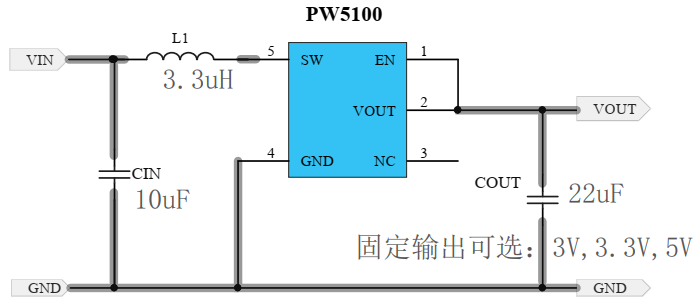

1.2V轉3V芯片，電路圖很少就三個元件
一般性的1.2V轉3V芯片，都是用PW5100比較多
1.2V的鎳氫電池由于穩定高，應用產品也是很廣，但是由于電壓低，需要1.2V轉3V芯片，來將1.2V的電壓升壓轉3V，穩定輸出供電。
一般性的1.2V轉3V芯片，都是用PW5100比較多，固定輸出電壓可選電壓擋位，使其電路極其簡單，同時在PW5100的低功耗待機時，輸出功率也是非常地優秀。具有很低的輸入靜態電流。
PW5100 是一款高效率、10uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 帶EN關斷腳的同步升壓 DC/DC 變換器。輸入電壓最低0.7V，輸入電壓范圍0.7V-5V之間，輸出電壓可選固定輸出值，從 3.0V 至 5.0V 的固定輸出電壓.最大開關電流1.5A.代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804
PW5100是一款高效率、10uA低功耗、低紋波的同步升壓IC，

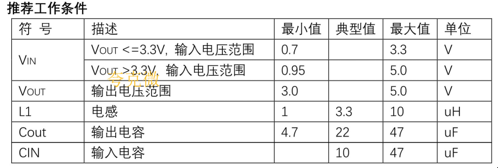

PW5100輸入電壓：0.7V-5V
PW5100輸出電壓：3V,3.3V,5V固定值，最大開關電路1.5A
非常感謝用戶kuakewei 的投稿！
