電機正反轉控制電路圖及實物接線圖
電機正反轉控制電路圖及實物接線圖

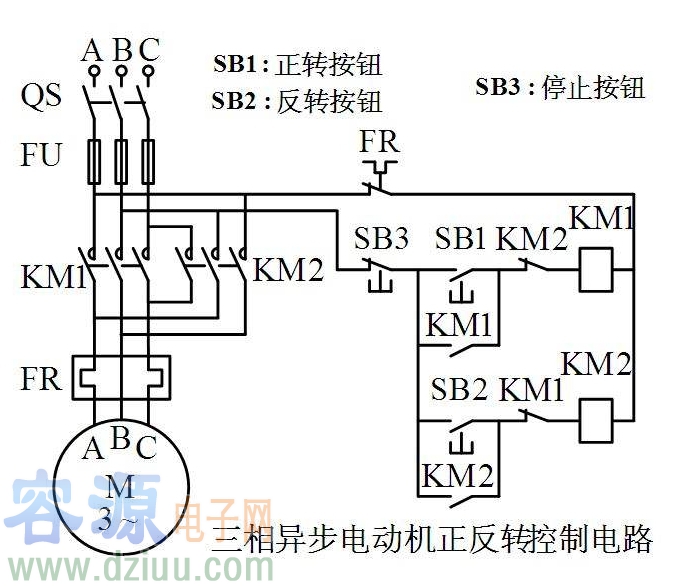

要實現電機正反轉控制就得改變電動機的其中兩相，也就是換相，如下圖中，從主電路圖中可以看出，是更換了A與B相的順序來實現電機正反轉控制的。
在介紹工作原理前，先給大家介紹一些專業詞語。
動斷按鈕：動斷按鈕就是自然狀態下是閉合的，當按下按鈕是接觸點斷開。
動合按鈕：動合按鈕是與動斷開關相反，自然狀態下是斷開的，當按下按鈕是抵觸點閉合。
接觸器線圈：在下圖中，交流接觸器線圈電壓是380V的。在購買交流接觸器是一定要看清楚工作電壓。不能使用220V的交流接觸器。
電機正反轉控制電路圖--正轉工作原理
此電路正轉工作交流接觸器是KM1。當按下SB1時，KM1線圈得電，此是KM1主電路閉合，電壓開始正轉，同時KM1交流接觸器上的動合開關閉合，使得正轉控制電路進入自鎖狀態。在正轉是，由于KM1交換接觸器動斷開關斷開，若此時去按SB2，電路沒有任何動作，因?yàn)檫@是互鎖著關系。當按下SB3時，控制電路失電，KM1交流接觸器開關斷開，整個電路停止工作，解除自鎖。
電機正反轉控制電路圖--反轉工作原理
SB2是反轉控制開關，當按下SB2時，KM2交流接觸器得電，開始反轉工作，同正轉原理一樣，控制電路由SB2、KM1動斷開關、KM2線圈和KM2動合開關組成自鎖電路。由于互鎖關系到，電路在反轉時，按下正轉按鈕電路是沒有任何動合的。當按下SB3時，控制電路失電，KM2交流接觸器開關斷開，整個電路停止工作，解除自鎖。

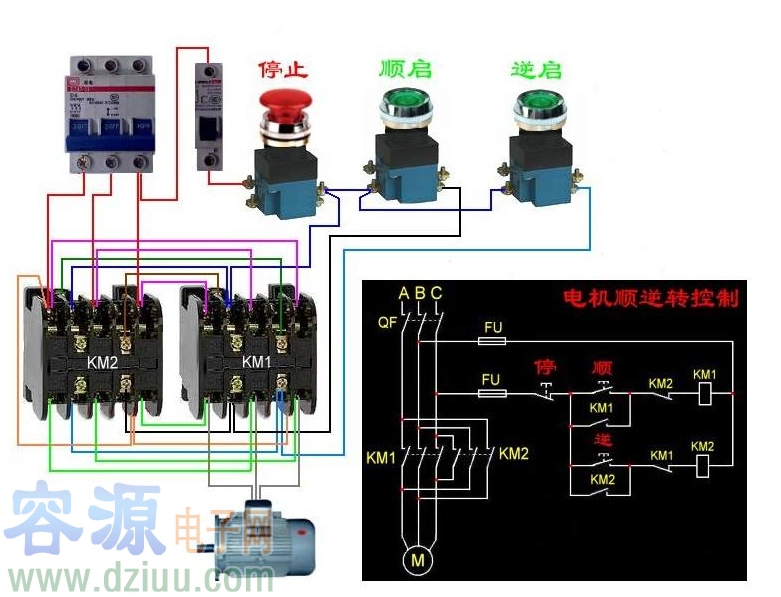

上圖為電機正反轉控制電路圖，有些朋友可能不會看原理圖，沒關系，下面給大家介紹實物接線圖。
有些朋友可能會問，從實物接線圖中，怎么知道按鈕開關哪個是動合開關，哪個是動斷開關呢。這個很簡單，你只要觀察按鈕接線柱的高低就能分析出來。從上圖中，觀察停止按鈕，兩個接線柱高的就是動斷開關接線柱，正轉和反轉都是接在下面兩個接線柱上的。交流接觸器上的動斷和動合區分方法也很簡單，還是看上下觸點，最上面的接線柱就是動斷開關，最下面的接線柱就是動合開關。
提示：在正轉與反轉之間切換時，請待電機完全停止轉動后在啟動電機。
本文地址：http://www.mnu8.com/dz/26/15773300853581.shtml
本文標簽:
-
電動機型號字母含義及參數詳解
電動機型號字母含義1、產品代號即電機所屬的系列及類型代號，一般采用電機所屬系列和名稱漢語文字中有代表性的一個或者幾個字母的漢語拼音字頭來組成。當字母代號后面跟有一
關鍵詞：電機控制步進電機伺服電機 所屬欄目：其他文章 -
PLC控制三相交流電動機正反轉控制電路
PLC簡單接線就能實現控制三相交流電動機正反轉，是現代電氣控制主要核心器件。PLC與固態繼電器配合工作，電路特點：可靠、安全、方便地控制三相交流電機。
關鍵詞： 所屬欄目：其他文章 -
三相異步電動機正反轉控制電路圖
三相異步電動機正反轉控制電路如圖7.50所示。在主電路兩個接觸器KM1和KM2的主觸頭的連線中，L1相和L3相的主觸頭互相反接。電動機正轉時，由接觸器KM1控制，通入電動機定子繞
關鍵詞： 所屬欄目：其他文章 -
采用簡單元件設計RC步進式等響度控制電路
在音頻放大電路中，效果較好的等響度控制電路是用RC元件和簡單開關組成的步進式等響度控制電路。如果把這樣的電路取若干個串接起來，那么就構成了步進式等響度控制電路，如下圖所示。圖上所示電路的最大低音提升
關鍵詞： 所屬欄目：音頻功放電路 -

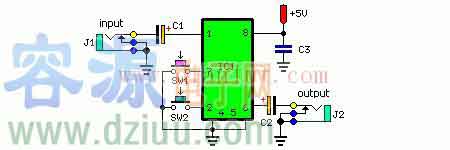

數字音量控制電路原理圖
材料BOM表： J1 = RCA Audio Input Socket J2 = RCA Audio Input Socket C1 = 0.1uF-16V CeramIC Disc Capacitor C2 = 0.1uF-16V Ceramic Disc Capacitor C3 = 0.1uF-16V Ceramic Disc Capacito
關鍵詞： 所屬欄目：音頻功放電路 -

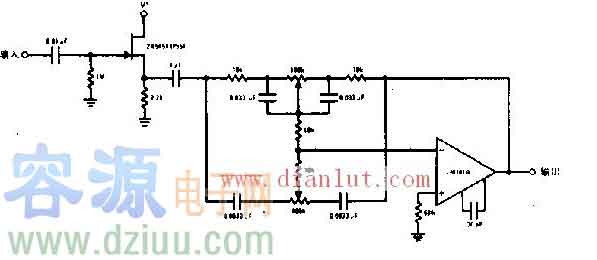

高保真音調控制電路原理圖
2N5488截型場效應晶體管提供高輸入阻抗和低噪音特性，使運算放大器反饋音頻調節控制電路得到緩沖。 :
關鍵詞： 所屬欄目：音頻功放電路 -

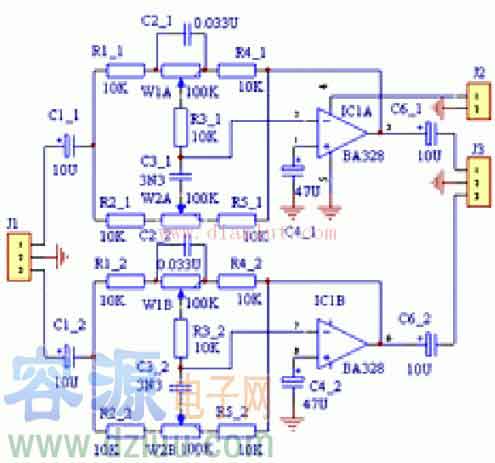

利用BA328制作的音調控制電路原理圖
用雙電源供電的運放或音調控制專用BA328 集成電路制作的音調控制電路，花費較大而且制作麻煩；衰減式音調控制電路制作簡單卻又聽感不好，對信號衰減也較大。這里選用廉價易購的BA328制作一款音調控制電路，實
關鍵詞： 所屬欄目：音頻功放電路 -
220v倒順開關雙電容正反轉實物接線圖(圖文)
220v倒順開關雙電容正反轉實物接線圖(圖文)
在控制220V電機正反轉中，應用倒順開關來控制雙電容電機實現正反轉是很方便高效的做法，220V雙電容正反轉接線圖、220v倒順開關
關鍵詞： 所屬欄目：其他文章 -
實物介紹單相電機正反轉接線圖(220v)
實物介紹單相電機正反轉接線圖(220v)
在沒有三相電的情況下，就只能使用單相電機來工作，大家都知道單相電機的主軸轉向一般都是正轉，本文介紹單相電機正反轉接線圖及實物
關鍵詞：電機控制 所屬欄目：其他文章 -

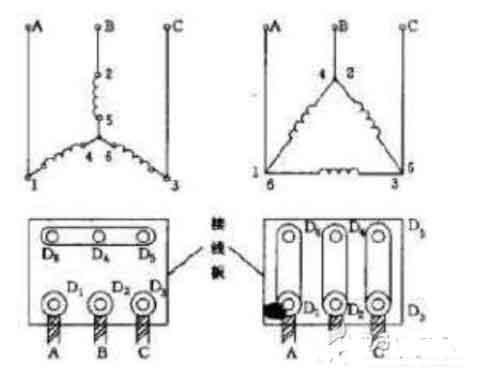

三相交流電動機接線圖
關鍵詞： 所屬欄目：其他文章 -
雙速電機控制電路接線圖
雙速電機控制電路接線圖
雙速電機 屬于異步電動機變極調速，是通過改變定子繞組的連接方法達到改變定子旋轉磁場磁極對數，從而改變電動機的轉速。 雙速電機控制電
關鍵詞：電機控制 所屬欄目：其他文章 -
與非門水泵控制電路圖
只要用幾個NAND門，就可以控制水泵和其它泵，以及保持水箱中的水位。圖1所示電路從一個地下水箱的低水位L1和高水位L2獲得+12v信號。調整兩個水位的間距，以避免水泵的短循環
關鍵詞： 所屬欄目：電路圖 -
魚缸水泵自動開停控制電路
如圖所示為魚缸水泵自動開停控制電路。它采用兩只555時基電路組成。其外圍電路具有相似的結構，通過交連電容C5、C3形成閉環。該裝置運行有兩個狀態：即工作狀態和間歇狀態。
關鍵詞： 所屬欄目：電子制作 -

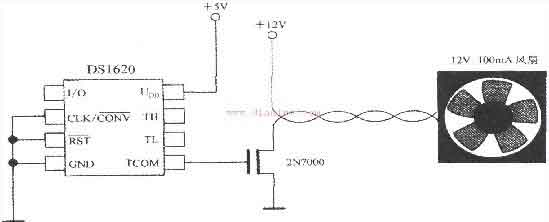

基于DS1620構成的恒溫控制電路(圖文)
用DS1620監控微處理器的溫度時，通過開啟或關閉風扇，可改變芯片的散熱條件，實現恒溫控制，電路如圖所示。其特點是將TCOM信號經過2N7000型MOSFET,去控制風扇，當芯片表面溫度t>tH時打開
關鍵詞： 所屬欄目：傳感器技術 -

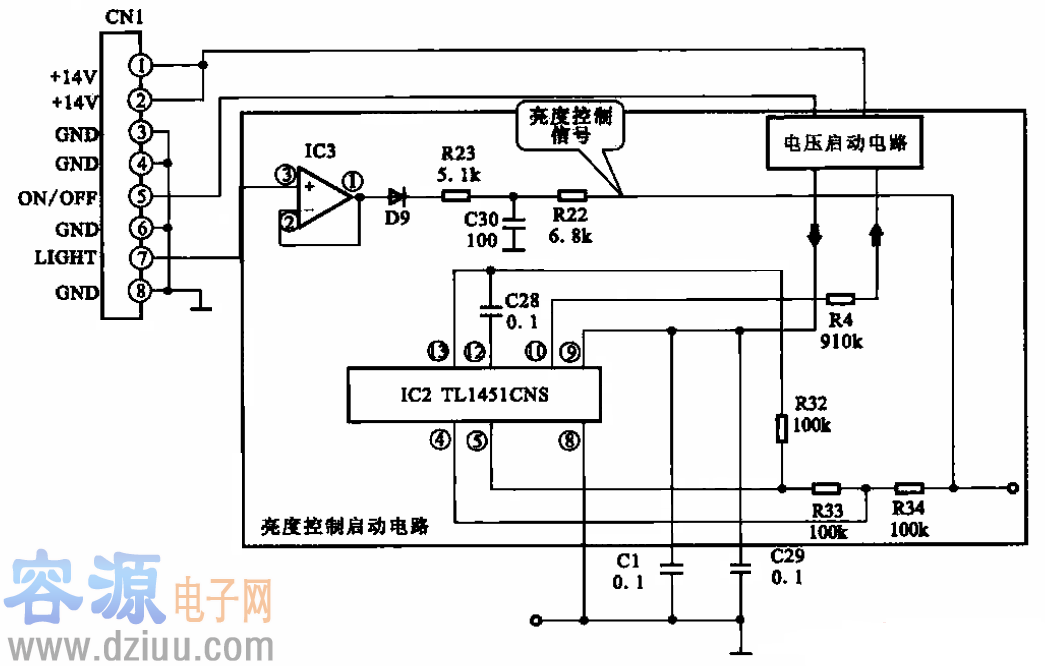

逆變器的亮度控制電路
上圖所示為逆變器的亮度控制電路，它主要由運算放大器IC3、二極管D9、電容器C30及電阻器R23、R22、R33、R34、R32等構成。 主控電路部分將亮度調節信號以PWM脈沖的方式給運算放大囂IC
關鍵詞： 所屬欄目：逆變器電路圖 -

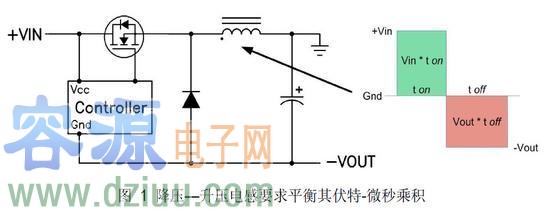

電源降壓控制電路模塊設計
電子電路通常都工作在正穩壓輸出電壓下，而這些電壓一般都是由降壓穩壓器來提供的。如果同時還需要負輸出電壓，那么在降壓-升壓拓?fù)渲芯涂梢耘渲孟嗤慕祲嚎刂破鳌Ｘ?fù)輸出電壓降壓-升壓
關鍵詞： 所屬欄目：電路圖 -
幾個常用控制電路原理圖
本文簡單介紹了幾種常用的控制電路原理圖，希望對大家有所幫助。

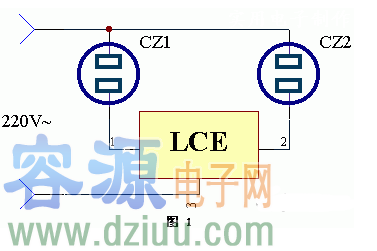

冷卻風扇的同步控制插座電路原理圖
該裝置的應用電路工作原理見下圖。對于用電設備的散熱，通常可以利用冷卻
關鍵詞： 所屬欄目：電路圖 -
TCA780逆變器PWM控制電路圖
采用TCA780集成芯片簡單構成PWM電路。逆變器的反饋電壓經誤差放大器A1放大后輸入到PWM電路中。NE555是產生同步信號的振蕩器，振蕩頻率是輸出頻率的2倍。輸出頻率為50 Hz時，振蕩頻率為1
關鍵詞：逆變器 所屬欄目：逆變器電路圖 -

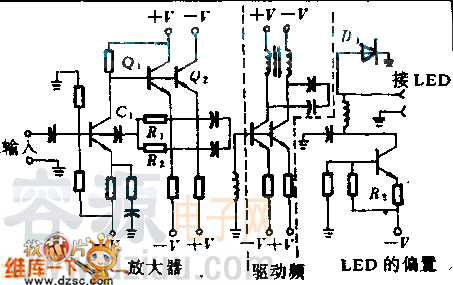

LED發射機的線性度控制電路圖
在模擬系統中，對LED的線性度要求很，但不同的LED線性度不同，且線性度又隨溫度變化而變化。本控制電路的LED驅動器和信號放大電路能保持LED的線性度。放大器用一對互補晶體管Q1和Q2，用作進一步降低二次失真。通
關鍵詞：LED電路圖 所屬欄目：led -

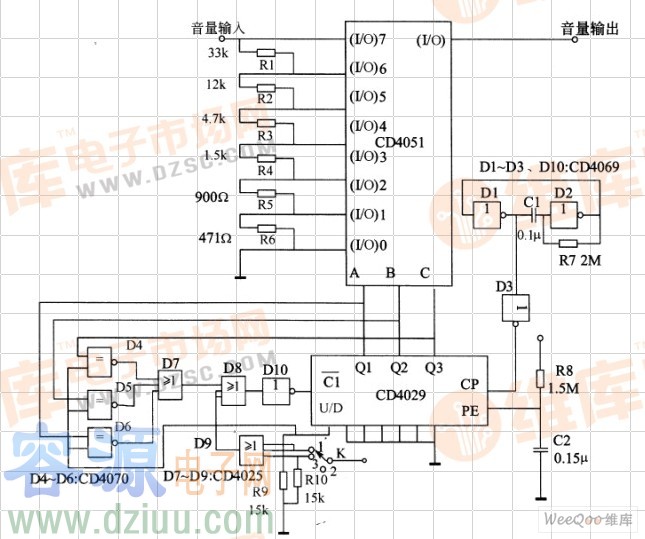

用于音響中控制音量大小的電位控制電路圖
