最簡單的定時電路

時間:2020-06-30 19:31:05來源: 作者: 點擊:次
定時器在日常生活中很常見，如電風扇定時就是一個很常用的定時器電路，還有電氣控制系統中的一些定時器，文中介紹的就是一個可應用于電氣控制中的最簡單的定時電路，改變Ｒ１和Ｃ１就可以改變定時時間。詳細介紹如下：

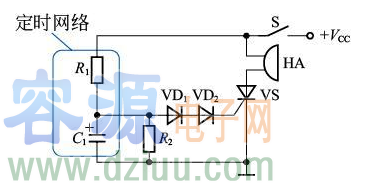

如圖所示為最簡單的定時器電路，以單向晶閘管VS為核心組成， R 1 為定時電阻， C 1 為定時電容，HA為自帶音源的電磁訊響器，S為電源開關。定時時間由 R 1 和 C 1 確定， R 1 和 C 1 越大，定時時間越長。





圖文詳解：定時器實用電路的原理

最簡單的定時電路

打開電源開關S后，電源+ V CC 開始經 R 1 向 C 1 充電。由于電容器兩端電壓不能突變， C 1 上電壓仍為“0”，單向晶閘管VS無觸發電壓而截止，自帶音源訊響器HA無聲。

隨著時間的推移， C 1 上所充電壓越來越高。當 C 1 上電壓達到單向晶閘管VS的觸發電壓時，VS被觸發而導通，自帶音源訊響器HA發聲，提示定時時間結束。

晶體二極管VD 1 、VD 2 串聯后接在單向晶閘管VS的控制極回路中，作用是提高晶閘管控制極的觸發電壓。因?yàn)?C 1 上電壓必須超過兩個二極管的管壓降才能觸發晶閘管，從而在同樣大小的定時電阻與電容的情況下，獲得更長的定時時間。 R 2 為 C 1 的泄放電阻，定時結束切斷電源開關S后，可以迅速將 C 1 上電壓放掉，以利再次啟動定時器。
