教你自制動態噪聲抑制器

音響發燒友要想得到高質量放音效果，除了具備高保真音響設備之外，還要設法有效地抑制音源本身的噪聲。本人通過多次試驗，制作了動態躁聲抑制器，使磁帶、唱片、收音頭等音源的本底噪聲明顯減小。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

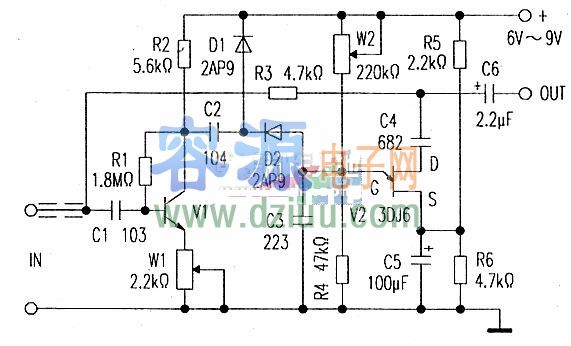

    電路原理見下圖。輸八信號分成兩路，一路經R3、C6到輸出端。V2是結型場效應管 href="/dz/21/9918211339.shtml">場效應管，在電路中作壓控電阻使用，它的源極電壓由R5、R6的分壓比確定。C5是旁路電容，微調W2用以調節V2柵極電壓，使其在無信號輸八時略呈反偏，其源、漏極間電阻約為100Ω，阻值較小，因而為C4通過V2漏源極并經C5到地提供了交流通道。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

于是C4與R3一起組成了一個簡單的RC高頻濾波器，對流向c6輸出信號中的噪聲(主要在高音頻段)進行衰減。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    另一路輸入信號經C1輸入到V1的基極，工作在共發射極放大，靜態偏置由R1確定。R2是V1的集電極負載電阻，W1是V1的發射極電阻，用來改變放大器的負反饋量，控制增益。V1的輸出經C2輸送到由D1、D2組成的整流電路，整流輸出與V2柵極相連，其輸出電壓控制高頻濾波電路通道阻抗的大小。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    當弱信號輸入時，整流電路輸出很小，對V2不產生影響，輸入信號的噪聲被C4、R3網絡濾除。輸入信號電平變大時，整流輸出增大，引起V2柵極電位下降，使C4、R3濾波通道受阻，對噪聲的衰減量減小，對高音頻分量的衰減也減小。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

整流輸出較大，V2就會截止，濾波通道切斷，輸出信號不受濾波電路的影響�？傊�，噪聲抑制電路對低、中音頻信號和較高電平的高音頻信號沒有影響，而只對弱信號時的高頻分量在抑制噪聲的有程度衰減。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    C3是濾波電容，用來穩定整流電路的輸出電壓，防止V2柵極受脈沖影響突然下降，引起信號失真。C3容量不宜太大，否則其上電壓將跟不上輸入信號電平的變化。C1、C2是耦臺電容，提高放大器對高音頻信號的響應速度，的容量用得較小。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

噪聲控制電路的動作電平由W1控制，其動臂處于上端時，動作電平達最小值。

    此電路對元件無特殊要求，V1 β值應≥70，使用時，把抑噪器輸入端用屏蔽線與音源的輸人端相連。W1的最佳可反復決定，確定最佳后，再細調W2，使效果最佳時止。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

    本抑噪器筆者應用在老中華牌電唱機去推動電子管功放。若是立體聲音源，可照圖再做一塊。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
