簡介AD6655中頻分集接收機的

AD6655是一款混合信號中頻接收器，內置雙通道、14位、80 MSPS/105 MSPS/125 MSPS/150 MSPS ADC和一個寬帶數字下 變頻 器(DDC)。旨在為低成本、小尺寸、多功能通信應用提供 方案 。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　這款雙通道ADC內核采用多級、差分流水 線架 構，并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬、差分采樣保持模擬輸入 放大器 ，支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計。占空比穩定器來補償ADC時鐘占空比的波動，使 轉換器 保持出色的性能。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　ADC數據輸出端在內部直接與 接收機 的數字下 變頻器 (DDC)相連，以便簡化布局并減小互連寄生效應。數字接收機擁有兩個通道，具有靈活的能力。各接收通道均具有四個級聯信號級：32位 頻率轉換器 （數控 振蕩器 ，NCO）、半帶抽取 濾波器 、定點FIR濾波器以及 fADC/8 固定頻率NCO。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　除接收機DDC外，AD6655還具有多種功能，可簡化系統接收機中的自動增益控制(AGC)功能�？焖贆z測特性可以通過輸出四位輸入電平信息實現快速超量程檢測，并且延遲很短。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　此外，ADC的4個快速檢測位，可編程閾值 檢測器 可以監控傳入信號的功率，且延遲很短。輸入信號電平超過可編程閾值，粗調閾值上限 指示器 就會變?yōu)楦唠娖健?img src="/image/wz/youyu.jpg" />此閾值指示器的延遲很短，用戶可以迅速調低系統增益，從而避免發生超量程。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　第二個與AGC相關的功能是信號.。該模塊允許用戶監控傳入信號的復合幅度，這有助于設置增益以優化系統整體的動態范圍。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　數字完成后，數據可以直接路由至兩個外部14位輸出端口，這些輸出可以設置為1.8 V至3.3 V CMOS或1.8 V LVDS 。CMOS數據也可以僅使用端口A，通過交錯式配置，以雙倍數據速率輸出。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　AD6655采用64引腳LFCSP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　特性：   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●信噪比(SNR)：74.5 dBc（75.5 dBFS，32.7 MHz帶寬、70 MHz、150 MSPS）   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●無雜散動態范圍(SFDR)：80 dBc（至70 MHz、150 MSPS）   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●1.8 V 模擬 電源 供電   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●集成雙通道ADC   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●采樣速率最高達150 MSPS   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●中頻采樣頻率達450 MHz   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●ADC內部基準電壓源   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●集成ADC采樣保持輸入   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●靈活的模擬輸入范圍：1 V峰峰值至2 V峰峰值   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●ADC 時鐘占空比穩定器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●通道隔離/串?dāng)_：95 dB   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●1.8 V至3.3 V CMOS輸出電源或1.8 V LVDS輸出電源   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●1至8整數輸入時鐘 分頻器    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●集成寬帶數字下變頻器(DDC)   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　- 32位、復信號、數控振蕩器(NCO)   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　- 抽取半帶濾波器和FIR濾波器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　- 支持實信號與復信號輸出模式   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●快速上升/閾值檢測位   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●復合信號.   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●節能的省電模式   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

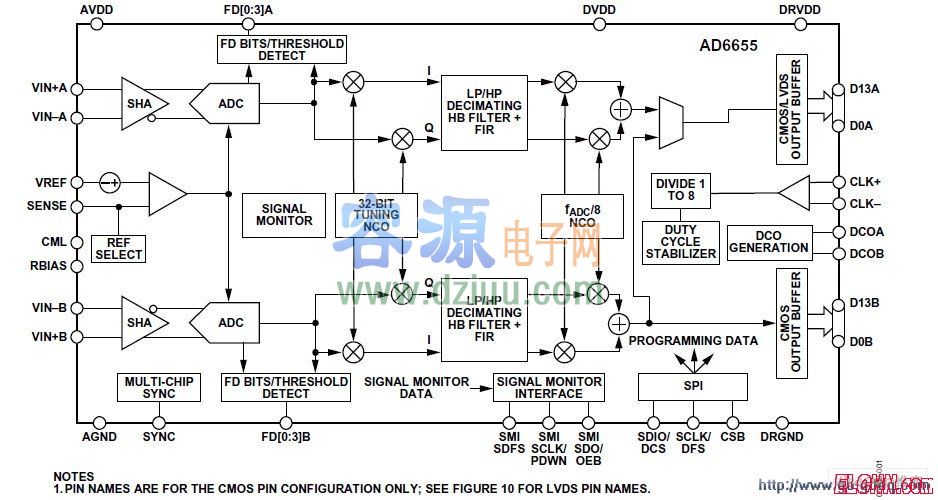

　　AD6655功能框圖：   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　產品聚焦：   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●集成雙通道、14位、150 MSPS ADC。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●集成寬帶抽取濾波器和32位復信號NCO。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●快速超量程檢測和帶串行輸出的信號.。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●取得專利的差分輸入在最高450 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●靈活的輸出模式，獨立CMOS、交錯式CMOS、IQ模式CMOS和交錯式LVDS。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　●SYNC輸入可以使多個器件同步。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●3位SPI端口用于寄存器編程和寄存器回讀。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　應用   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●通信   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●無線電系統的多樣性   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●多通道數字接收機 (3G)   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●TD-S CDMA , WiMax, WCDMA , CDMA2000, GSM , EDGE , LTE   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●I/Q 解調系統   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●智能 天線 系統   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●通用軟件無線電   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　●寬帶數據應用   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
