簡易電源欠壓過壓報警保護器
簡易電源欠壓過壓報警保護器 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
功能說明：當電壓低于180V或高于250V時，可進行聲光報警。當外接交流接觸器時，可切斷電源，保護用電設備。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

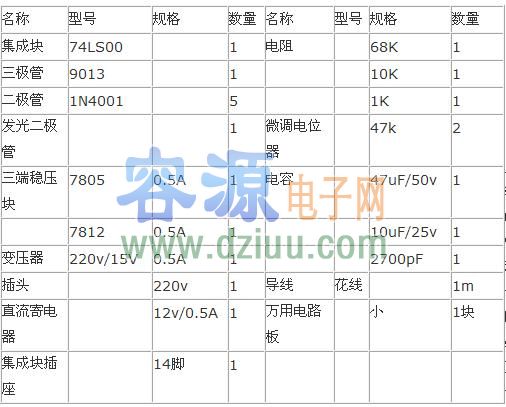

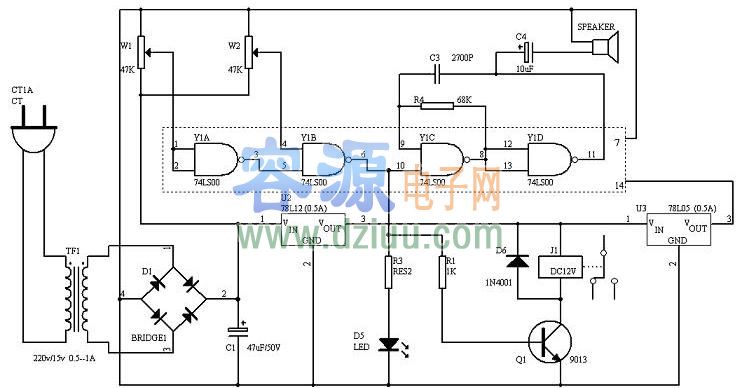

電路圖如下： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
原理說明： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
輸入電源電壓正常時，Y1A輸出高電平，Y1B輸出低電平，發光二極管LED及振蕩發聲電路Y1C、Y1D和喇叭不工作，控制部件J1也不工作。當電壓高于250V或低于180V時，Y1B輸出高電平，發光二極管亮，振蕩發聲電路工作，發出鳴叫聲，控制寄電器J1閉合，當J1的常開觸點外接交流接觸器時，就可控制主電路斷開電源。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
調試方法： <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
第一步當輸入電源電壓為250V時，調節W1使得Y1A輸出剛好由低電平轉為高電平，第二步當輸入電壓為180V時調節W2使得Y1B的輸出由高電平轉為低電平。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
