6p1+6n2廉價電子管功率放大器    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

本功放用的都是拆機零件，有價格便宜、性能穩定的特點。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電子管：推動級用“曙光”6N2，功率放大級用“北京”6P1。機箱：汽車功放的鋁機殼，重達4kg，非常厚實，對減少外界干擾很有益處。電源：選用拆機500VA實驗室用的環形隔離變壓器，扼流圈使用廢舊微波爐的功率變壓器(其本身是漏感變壓器，不改動用)。電容：不推崇補品，用的是彩電拆機電解。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

電阻：普通金屬膜電阻。輸出變壓器：用淘汰的黑白電視機電源變壓器改繞。線材：國標1.5mm2的單芯銅線(有條件可換多芯線)。焊錫：普通Φ0.9mm含松香錫線。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

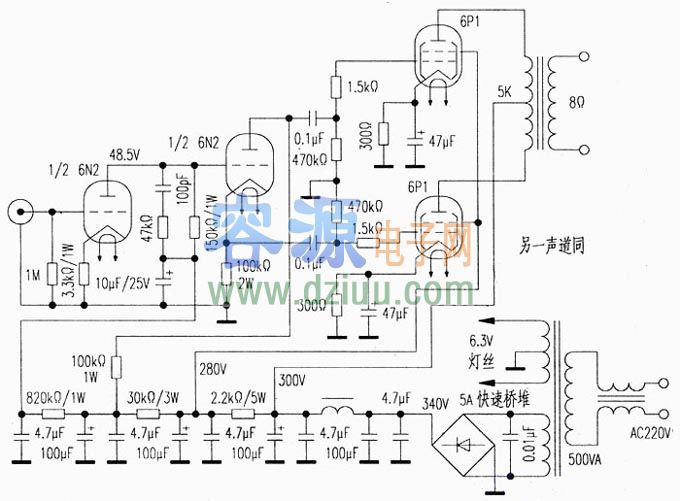

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
