低音炮電路原理
測得第4腳（功放輸出）有直流電壓輸出，（甚至達到16V左右），確定芯片已經損壞。特別
留意的一點：TDA2030A(LM1875)的引腳3與散熱接觸面是連通的,散熱面與散熱板
沒有墊絕緣片,維修時要切記：散熱板不要碰到地線
電源線,否則有
導致芯片損壞.四、
電位器時，喇叭有卡卡的雜音。此故障可以用WD--40清洗。 磨損嚴重的，用同規格電位器代換。五、喇叭里有“嘯叫”聲

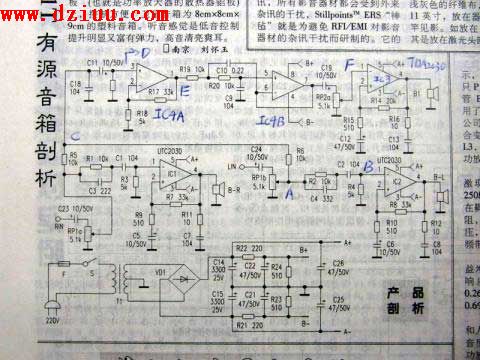

較大的噪音。當整流電路某個整流二級管擊穿短路、濾波電容失效時。有造成此故障。怎樣判斷濾波電容是否失效呢？？？？我們可以檢測A+，A-電壓。正常電壓應該是15V左右。當檢測到某一組電壓只有10V左右時，估計相應的濾波電容已經失效。比如說A+只有10V，那么C14已經失效，失去濾波作用。用同規格電容代換
。六、低音炮在不播放音樂的時候有很大的“翁翁”聲。即使拔掉輸入信號線，翁翁依然很大，始終無法消除。此現象現象
是低音通道的電路故障造成的，最有的
TDA2030A芯片損壞。造成TDA2030第4腳輸出直流電壓，使喇叭發出沉悶的“翁”聲，只需更換功放芯片就可以
問題。

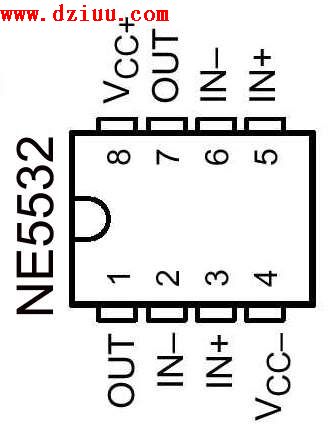

見回復5里的三張圖片，我們可以迅速識別NE5532，和TDA2030A的引腳次序。彩圖一：中打點的為NE5532（JRC4558）引腳1腳。最下圖為雙運放各引腳的標識。一目了然。
NE5532(JRC4558)引腳:1為運放輸出,2為反相輸入端,3腳為輸入. 5腳為另一運放同相輸入,6腳反相輸入,7腳輸出. 4腳為負電壓,8腳正電壓.
的圖片實物為2。1音箱常用的TDA2030A功放芯片，此芯片為雙列直插封裝。從左---右數：靠近散熱板的為2、4腳。前排依次為第1、3、5腳。 (LM1875引腳
一致).
