光電耦合器好壞的檢測方法
判斷光電耦合器的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。
�。保� 比較法 拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。
�。玻� 數字萬用表檢測法 下面以ＰＣ１１１光耦檢測為例
明數字萬用表檢測的方法，檢測電路如圖１
。檢測時將光耦內接二極管的＋端{1}腳和－端{2}腳分別插入數字萬用表的Ｈfe的ｃ、ｅ插孔內，
數字萬用表應置于ＮＰＮ擋；然后將光耦內接光電三極管ｃ極{5}腳接指針式萬用表的黑表筆，ｅ極{4}腳接紅表筆，并將指針式萬用表撥在Ｒ×１ｋ擋。這樣就能通過指針式萬用表指針的偏轉角度——
上是光電流的變化，來判斷光耦的
。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低；若表針不動，則說明光耦已損壞。 �。常� 光電效應判斷法 仍以ＰＣ１１１光電耦合器的檢測為例，檢測電路如圖２
。將萬用表置于Ｒ×１ｋ電阻擋，兩表筆分別接在光耦的輸出端{4}、{5}腳；然后用一節１．５Ｖ的電池與一只５０～１００Ω的電阻串接后，電池的正極端接ＰＣ１１１的{1}腳，負極端碰接{2}腳，
正極端碰接{1}腳，負極端接{2}腳，
觀察接在輸出端萬用表的指針偏轉。
指針擺動，說明光耦是好的，不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。 容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/dz/21/2011423204208.shtml
本文標簽:
-
LED調光電源和LED調光器有什么區別？
-
LED調光電源和普通電源有什么區別？
-
LED調光電源怎么接線？
-
LED調光電源怎么接線？
-
紫外線探測器SG01D-C18應用于紫外光刻機
光刻機（Mask Aligner) 又名：掩模對準曝光機，曝光系統，光刻系統等。常用的光刻機是掩膜對準光刻，所以叫 Mask Alignment System。
-
紫外光電探測器TOCON-ABC1用于燃弧紫外檢測
燃弧時間分為一極燃弧時間和三極開關燃弧時間。一極燃弧時間指從一極中起弧瞬間到該極中電弧最終熄火瞬間的時間間隔，三極開關燃弧時間指從某極中首先起弧瞬間到各極均熄弧瞬間的時間間隔。
-
紫外光電探測器TOCON_ABC1用于焊接電弧光紫外線檢測
焊接，也稱作熔接、镕接，是一種以加熱、高溫或者高壓的方式接合金屬或其他熱塑性材料如塑料的制造工藝及技術�，F(xiàn)代焊接的能量來源有很多種，包括氣體焰、電弧、激光、電子束、摩擦和超聲波等。
-
紫外光電探測器用于高溫場合的鍋爐加熱火焰熄滅檢測
鍋爐是一種能量轉換設備，向鍋爐輸入的能量有燃料中的化學能、電能，鍋爐輸出具有一定熱能的蒸汽、高溫水或有機熱載體。鍋的原義指在火上加熱的盛水容器，爐指燃燒燃料的場所，鍋爐包括鍋和爐兩大部分。
-
應用在防爆消防車內部電路板電火花檢測中的紫外線二極管
防爆消防車(車輛)在爆炸性危險場所運行使用時，車輛上的每一個電氣部件和非電氣部件，均應是不產生高溫及(靜)電火花等危險因素的防爆部件。在防爆消防車正常運行時，車上不會產生可以引燃爆炸性環境的危險溫度。
-
聲光電子轉盤電路原理圖
如圖是聲光電子轉盤電路原理圖。IC是用于抽獎品等電子游戲玩具或裝置中的專用集成電路，它可驅動13只發光二極管和一只蜂鳴器同時工作。 其具體工作原理是：當按下SB鍵后，會有嗒嗒的聲音，此時D1～D13依次點
-
聲光電子門鈴電路
圖是聲光電子門鈴電路原理圖。IC有2路輸出信號：OUT1經過三極管VT1放大后推動揚聲器B發出音樂聲；OUT2通過VT2和電阻R2觸發可控硅VS導通工作，帶動彩燈串閃亮。 :
-
轉速傳感器交流型光電式與鐵芯渦流式電路
轉速傳感器交流型光電式與鐵芯渦流式電路 :
-
光電傳感器電路圖
該電路可作為一個傳感器，它可以觸發一個沒有直接接觸的報警器。一個可見或不可見的封閉式離子源在傳感器上發射來保持探測回路保持一個原本的常閉狀態。 :
-
高效并聯閃光電路
:
-

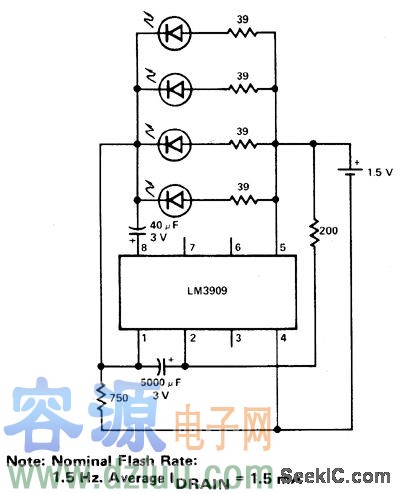

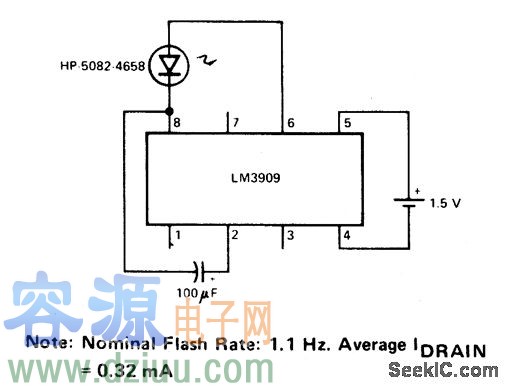

LM3909最低功率閃光電路（1.5V）
