采用556的變色功能LED顯示電路
采用556的變色功能LED顯示電路 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
NE556資料
工作電壓
用4.5--16V提供，功耗為600mW，最大工作頻率為500kHz.同SE556C,NJM556,SA556,UA556,SE556,RC556,M51847P兼容，
代替使用。其中M51847的最大工作頻率是100kHz. <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
|
引腳 |
功能 |
|
1 |
放電1 |
|
2 |
閾值1 |
|
3 |
控制電壓1 |
|
4 |
復位1 |
|
5 |
OUT1 |
|
6 |
觸發1 |
|
7 |
GND |
|
8 |
觸發2 |
|
9 |
OUT2 |
|
10 |
復位2 |
|
11 |
控制電壓2 |
|
12 |
閾值2 |
|
13 |
放電2 |
|
14 |
VCC |

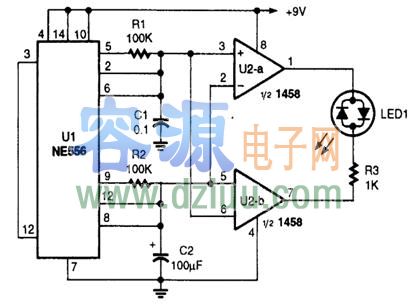

兩個556雙振蕩器/定時器的定時器被配置為帶有50%占空比的非穩態運行。帶變色動能的LED顯示電路是用來制作三色的LED顏色漸變，從黃色到紅色，到黃色，再到綠色，然后再返回到黃色，周期重復。
