七段LED數碼管引腳功能介紹 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

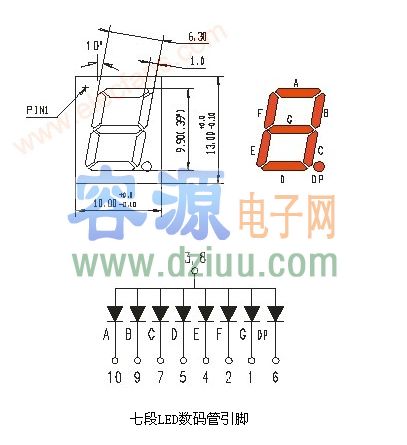

七段數碼管如下圖，根據其結構的不同，可分為共陽極數碼管和共陰極數碼管兩種。根據管腳資料，您可以判斷使用的是何總接口類型. <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

LED 數碼管中各段發光二極管的伏安特性和普通二極管類似，只是正向壓降較大，正向電阻也較大。在范圍內，其正向電流與發光亮度成正比。常規的數碼管起輝電流只有1～2 mA，最大極限電流也只有10～30 mA，它的輸入端在5 V電源或高于TTL高電平(3.5 V)的電路信號相接時，要串加限流電阻，以免損壞器件。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

<<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

數碼管使用條件：
a、段及小數點上加限流電阻
b、使用電壓：段：根據發光顏色決定；小數點：根據發光顏色決定
c、使用電流：靜態：總電流 80mA（每段 10mA）；動態：平均電流 4-5mA 峰值電流 100mA <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

數碼管使用注意事項說明：
（１）數碼管表面不要用手觸摸，不要用手去弄引角；
（２）焊接溫度：２６０度；焊接時間：５Ｓ
（３）表面有保護膜的產品,可以在使用前撕下來。 <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

容－源－電－子－網－為你提供技術支持
