簡易LED背光驅動電路
LED背光驅動電路 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

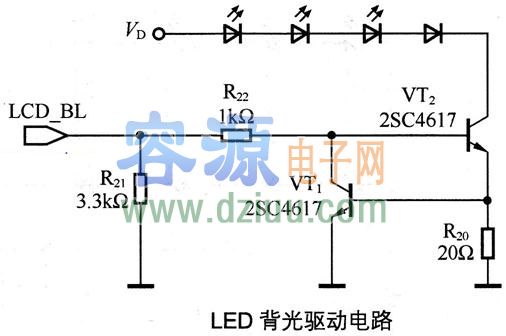

在該電路中,Vd為TFT－LCD背光工作直流電壓，其大小按LCD廠商提供的規格設計。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
三極管VT1、VT2組成一個恒流源電路，VT1、VT2工作在放大
，當VT2工作時，調節基極電阻R22使VT2的發射極電流達到額定值。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
LED導通后內阻會變小，電流會
增大，
VT1目的是分流VT2的基極電流，調節反饋電阻R20就可以控制流過LED的電流并通過VT1使電流達到穩定。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
