制作實用電動窗簾遙控裝置
制作實用電動窗簾遙控裝置
本人曾購買過一種遙控電動窗簾，原控制部分采用紅外線遙控，其遙控范圍有限，使用不方便。為此對其進行改造，采用無線遙控替代原控制部分，經使用效果很，下面介紹該電動窗簾的電路原理，供讀者參考。
《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
工作原理《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

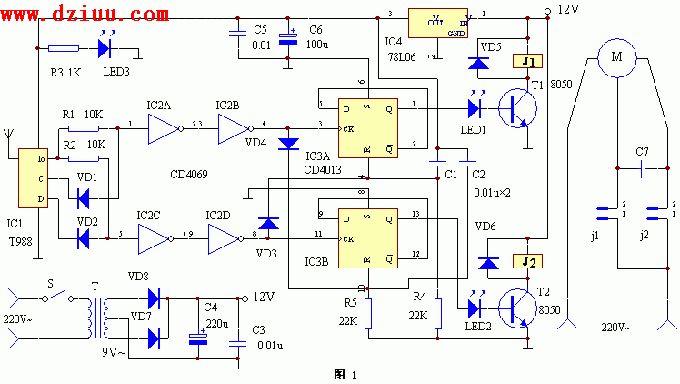

該裝置發射/接收部分改用T966/T988多路無線發收模塊。發射部分采用T966兩鍵式發射器成品，接收部分工作原理見圖1。 《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
接通電源，IC3被復位，Q（①腳）、Q（11腳）輸出低電平，T1、T2截止，J1、J2不吸合，電機M不工作，窗簾停止不動。按動遙控發射鍵C，
IC1的C端輸出高電平，發VD1截止，Io端輸出的高電平經IC2A、IC2B整形送入IC3A的CK（③腳）端，使Q（①腳）翻轉輸出高電平，T1導通，J1吸合，電機正轉，窗簾合上。若再次按動發射鍵C，則Q（①腳）再次翻轉輸出低電平，J1釋放，窗簾停止運動。若在電機正轉窗簾合上過程中，按動發射鍵D，同樣VD2截止，Io端輸出的高電平經IC2C、IC2D整形送入IC3B的CK（11腳）端，并通過VD3使IC3A的R端呈現高電平，IC3A被強制復位，J1釋放。
Q（13腳）翻轉輸出高電平，T2導通，J2吸合，電機反轉，窗簾打開。同樣再次按動D鍵，Q（11腳）再次翻轉輸出低電平，窗簾停止運動。如此通過兩鍵可任意實現窗簾的打開、合上、停止，非常方便。
元器件選擇與制作

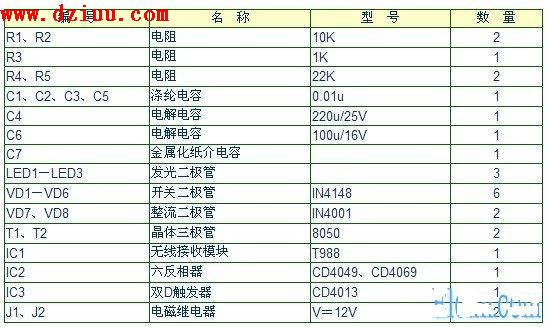

元器件清單見下表。《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
