制作小型電子捕魚器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

工作原理    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    捕魚器是根據電壓高于100V，功率大于30W的電能釋放于水域中可擊斃直徑為1至1.5米水域內的魚類的原理而制成的。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

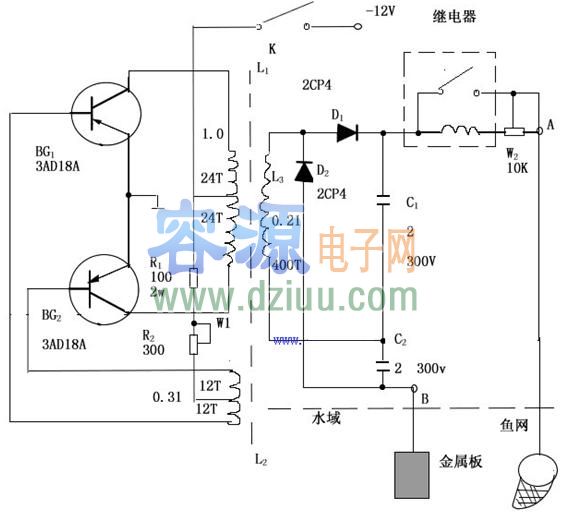

    如捕魚器電路圖，電路由三部分組成：第一部分為晶體三極管和鐵氧體變壓器組成的逆變器，把12V直流電壓變成數百至數千赫的交流電，其電壓幅值大于100V；第二部分為全波倍壓整流器，它把輸出電壓升高一倍，并變成直流，第三部分為繼電器，它控制電路有效地把電能釋放于水域，而且還可避免因插入水中而造成高壓跌落。W1可調節輸入電流的大小，W2可調節輸出功率的大小。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。


元件選擇

    BG1、BG2要求對稱，且用大功率管，每個管子要加足夠大的散熱片，變壓器用E-20鐵氧變壓器芯，繞制時力求絕緣，各繞組數據見圖示。C1、C2采用油質紙介電容，繼電器采用電壓為12V，吸合電流小于40mA的直流繼電器，電源用電壓為12V，容量大于3A的小型蓄電池，BG1、BG2要求β≥50，BVceo≥30V，可以代用的有3AD19、3AD30、3AD17等，D1、D2反向電壓大于400V，電流大于200mA的整流管。W1功率容量為2W，W2功率容量為1W。開關K用觸通式開關，允許通過的電流大于5A。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

及使用


    電路安裝畢后用40至60W、220V的燈泡作負載，接于A、B兩端。按下開關K，若電路不起振，可調換L1或L2的線頭。若電路起振，則可聽到變壓器聲。調W1使蓄電池輸入電流為3.5至5A，再調W2，使繼電器產生連續通斷的“嗒嗒”聲，燈泡閃亮，即告結束。使用時，負載的二根多股皮線，一根接在用金屬絲做的魚網圈上，另一根接一金屬板，將兩根線放在1至1.5米寬的水域兩端，可見水中冒泡，若有魚，則被擊昏浮于水面，然后用魚網將魚撈起。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
