智能紅外遙控開關原理及設計

   紅外遙控是當前使用最為廣泛的通信和控制手段之一，其結構簡單、體積小、功耗低、抗干擾能力強、可靠性高及成本低等優點而廣泛應用于家電產品、工業控制和智能儀器系統中。然而市場上的絕大部分遙控器都是針對各自特定的遙控對象設計的，不能直接應用于通用的智能儀器研發更的控制場合。本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

通常下，家庭所使用的電視機、空調、VCD／DVD等家用電器都使用了紅外遙控器，而這些紅外遙控器都是針對各自產品所設計的，從而導致了家庭中擁有數個遙控器，那么，能否將這些遙控器的功能進行復用，進而減少遙控器的數量，使遙控器的功能更加強大，就顯得十分必要了。本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

    電源開關廣泛應用于家庭、工廠、倉庫、以及辦公室等場所。傳統的機械式電源開關存在接觸電阻大、易磨損、可靠性低以及壽命短等缺點，特別是當家用電器的遙控器繁多的下，能借助這些遙控器設計開關用于代替傳統的機械式電源開關，不僅節約了成本，而且操作方便。使用電視機等家用電器的遙控器實現開關操作，安裝和代換都很方便，可以用它代換家居中非常普及的墻壁開關，從而提高遙控器在家電領域的實用價值。

1 工作原理

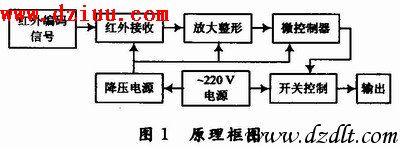

    智能紅外遙控開關主要由紅外接收、放大整形、微控制器、開關控制以及降壓電源等模塊組成，其原理框圖如圖1。

2 電路設計
    硬件電路設計電源電路的設計和解碼電路的設計兩部分。電源電路是為解碼電路提供電源而設計的，除了要求電壓穩定外，還要求其體積小，成本低。解碼電路要求能對紅外編碼進行可靠地接收，要穩定地控制繼電器的開關。
2．1 電源設計
    考慮到解碼電路的功耗很小，電源的設計采用電容降壓式電源。它比變壓器電源和開關電源的設計要簡單得多，而且體積小、成本低，適合遙控開關的電源。電源設計的原理圖如圖2。MC2為降壓電容器，D1為半波整流二極管，D2在市電的負半周時給MC2提供放電回路，ZD1是5．1 V穩壓二極管，R1為關斷電源后MC2的電荷泄放電阻。
