電熱水器調溫控制電路

電熱水器多數采用相位角控制法控溫，即由雙向可控硅控制電熱元件電源每半個周期導通角的大小。當導通角越大，每半個周期導通的時間就越長，電熱元件得電的平均功率越大；反之越小。這種方式使負載電流通斷頻繁，產生大量的諧波，給家電帶來很大干擾。這里介紹一種完整周期控制法的電熱水器調溫用自控電路。

    原理電路

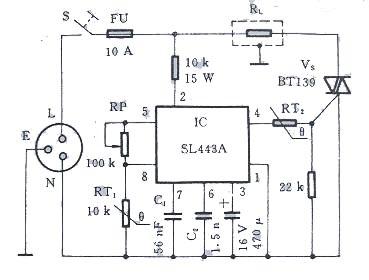

    下圖是電熱水器調溫用自控電路的原理圖。RL的通斷發生在電源電壓過零的瞬間，而且每秒通斷的次數遠少于相位角控制法，即使在大功率電器中使用也不會產生很大的干擾。
