TDA7294制作的功放電路圖
TDA7294制作的功放電路圖 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
集成功放電路TDA7294是歐洲著名的SGS—THOMSON公司推出的一款Hi—Fi大功率DMOS集成功放電路。今天就為大家介紹三種使用TDA7294集成功放塊制作的功放電路。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
1．OCL電路 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

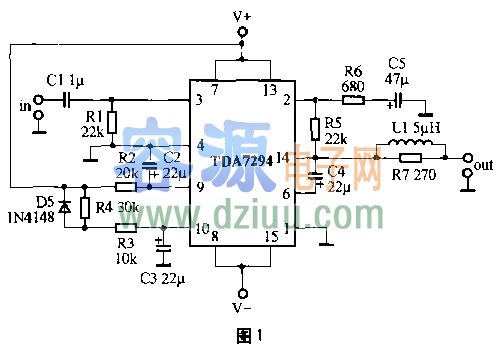

OCL電路圖見圖1，本電路是用兩片TDA7294組成的雙聲道70W 功放。外圍元件少，電路簡單，當電源電壓為土35V時，在8歐負載上可獲得70W的連續輸出功率。非常適合30平方米以下的環境放音。整流電路見圖4，如音箱阻抗小于8歐，電源電壓應相應降低。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
2．BTL電路 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

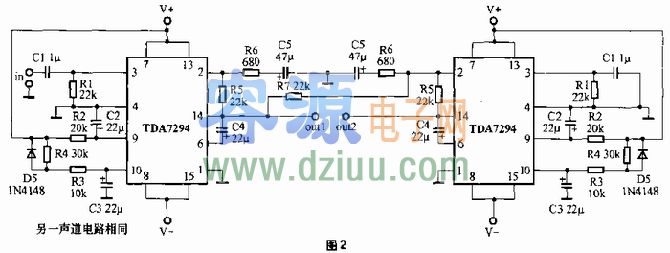

BTL電路見圖2，整流電路見圖4。
兩片TDA7294橋接組成BTL功放電路，輸出功率可達150W
，適合歌舞廳等
大功率的地方，立體聲時4塊TDA7294。當電源電壓為土25V時，在8歐姆負載上可獲得150W的連續輸出功率。當電源電為±35V時，在16歐姆負載上可獲得180W的連續輸出功率。用TDA7294作
BTL功放，負載不得低于8歐姆。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
3．恒流功放 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
恒流功放電路見圖3，整流電路見圖4。本功放電路與前面兩種結構有些不同，其反饋電路為電流取樣、電壓求和負反饋。這種電路結構
人們常說的恒流功放，電路的具體分析不作詳述，只介紹與傳統恒壓功放相比后較突出的優點。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
①功放輸出電流與負載阻抗無關，即使負載短路，也不會造成功放塊過熱現象。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
