簡易大功率直流電機過流保護電路
簡易大功率直流電機過流保護電路
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

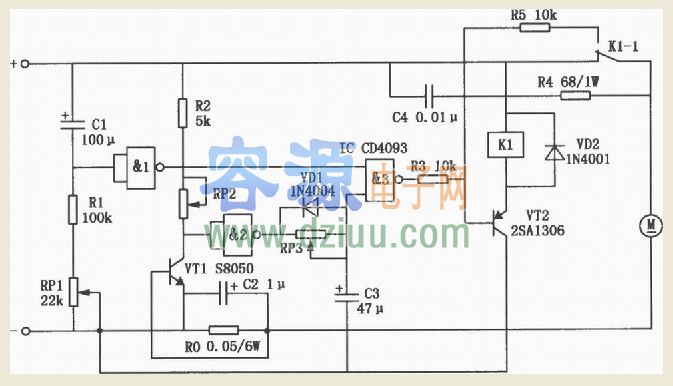

大功率電機過流保護電路如圖
，Ro為電流取樣電阻。
防止電機在啟動時產生的大電流造成電路的誤動作，由Cl、Rl、RPl及與非門l組成了開機保護延時電路。電機開始啟動時，Cl上無電壓，
與非門1輸出低電平，與非門3則輸出高電平，使VT2處于截止
，繼電器Kl不工作，其觸點仍保持常閉，直流電機可獲得正常供電。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
當Cl的端電壓
升高到
值時，與非門1發生翻轉，輸出端變為高電平，開機保護啟動電路結束工作，此后與非門3的輸出則由RP2、R2、VTl及Ro等組成的電流檢測電路控制。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
