HP-15制作濕度表   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

濕度表采用成品濕度傳感器HP-15P，將濕度轉換為電壓．驅動指針式電壓表。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　濕度傳感器HP-15特性如下：使用濕度范圍10％RH～90％RH；使用溫度范圍0℃-60℃；使用頻率50Hz～1kHz；響應特性(30％RH～90％RH)≤2分鐘。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

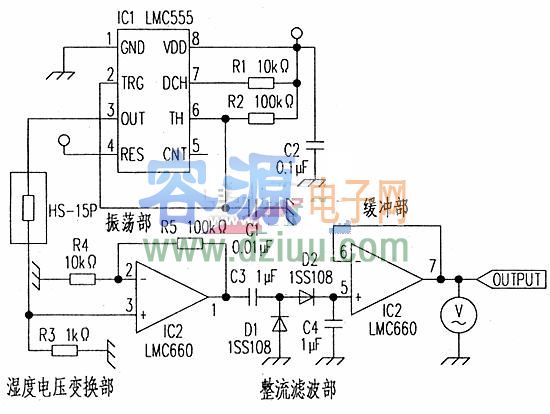

　　下圖是濕度表的電路，由五個部分組成。濕度，電壓變換部為HP-15傳感器：振蕩部由時基電路為傳感器提供600Hz矩形波：放大部由運放構成11倍放大器：放大器的輸出被倍壓整流；最后由運放接成跟隨器作驅動輸出。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　測定結果之一：在30℃、濕度45％RH時，輸出電壓約604mV．濕度傳感器電阻約90kΩ．   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　604mV=輸入信號(5V)÷(90kΩ+1kΩ)×1kΩ×11倍。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　圖中驅動器的輸出，可以輸入到PIC單片機作濕度測定并顯示；還可以輸入到濕度控制器．繼電器接通加濕器或換氣扇等。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。HP-15制作濕度表">HP-15制作濕度表" border=0 src="/include/editor/UploadFile/201215195743209.jpg">   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
