集成電路LC863328A引腳功能、應用電路
集成電路LC863328A引腳功能、應用電路 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
LC863328A應用于電視機中，是I2C彩電的主控制集成電路（CPU），對于做維修的朋友，了解一下LC863328A引腳功能及應用電路是
的。下面是筆者為大家整理的
資料，希望對大家有幫助。還有什么問題請去論壇發貼求助。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
|
LC863328A TH50J1 微 | ||||||
| 引腳 序號 |
符號 | 引腳功能說明 | 電壓 V |
對地阻值（KΩ） | ||
| 黑筆接地 | 紅筆地 | |||||
| 1 | SURROUND | 環繞控制 * | 0 | 8 | 34 | |
| 2 | 50/60 | 場頻50/60輸出* | 0 | 8 | 34 | |
| 3 | ALAPAA | 未用* | 0 | 7.9 | 34 | |
| 4 | WOOF VOL | 重低音量 * |
0 | 7.7 | 25 | |
| 5 | VOL-L | 左聲道音量PWM輸出 | 0 | 8 | 40 | |
| 6 | VOL-R | 右聲道音量PWM輸出 | 0 | 8 | 38 | |
| 7 | POWER POWER | ON/OFF控制信號輸出 | 0 | 7.8 | 10.8 | |
| 8 | VT | 調諧用14Bit PWM輸出 | 3.8V | 7.9 | 32 | |
| 9 | GND | 地 | 0 | 0 | 0 | |
| 10 | XTAL1 | CPU晶振端口 | 0 | 9 | 40 | |
| 11 | XTAL2 | CPU晶振端口 | 2.2 | 9 | 38 | |
| 12 | VDD | 供電端+5V | 4.95 | 5.3 | 9.6 | |
| 13 | KEY IN | 控制鍵電壓輸入 | 0 | 7 | 10.4 | |
| 14 | AFT IN | AFT信號輸入 | 2.5 | 4.6 | 14 | |
| 15 | SECAM | 西歐制式彩色檢測* | 4.5 | 7.8 | 35 | |
| 16 | NC | 空腳 | 4.5 | 7.6 | 30 | |
| 17 | RESET | CPU復位端口 | 5 | 5 | 5 | |
| 18 | FILT | OSD字符濾波 | 2.6 | 8 | 24 | |
| 19 | NC | 空腳 | 4.8 | 8.4 | 25 | |
| 20 | V-SYNC | 場脈沖輸入 | 4.6 | 7.5 | 24 | |
| 21 | H-SYNC | 行脈沖輸入 | 3.95 | 7.4 | 25 | |
| 22 | OSD R OUT | 紅字符輸出 | 無屏顯時電壓 | 0 | 8.5 | 20 |
| 23 | OSD G OUT | 綠字符輸出 | 0 | 8.5 | 20 | |
| 24 | OSD B OUT | 藍字符輸出 | 0 | 6.5 | 7.9 | |
| 25 | BLANK | OSD消隱信號輸出 | 0 | 6.4 | 7 | |
| 26 | NC | 空腳 | 0 | 8.8 | 4 | |
| 27 | SDAO | 存儲塊數據線 | 4.5 | 8 | 34 | |
| 28 | SCLO | 存儲塊時鐘線 | 4.6 | 8.1 | 34 | |
| 29 | SDAI | IC數據線 | 4.18 | 8.1 | 33 | |
| 30 | SCLI | IC時鐘線 | 4.18 | 8.1 | 33 | |
| 31 | ENABLE | 自動調試端* | 4.75 | 8 | 24 | |
| 32 | S-VHS | S-VIDEO檢測低電平有效 | 4.5 | 7.6 | 34 | |
| 33 | SD | 復合同步脈沖輸入 | 3.3 | 7.5 | 14 | |
| 34 | IR | 遙控信號輸入端 | 0.34.5 | 7.8 | 38 | |
| 35 | SIF | 4.5M伴音吸收選擇* | 0.9 | 7.8 | 13.5 | |
| 36 | WOOF ON/OFF | 重低音開關 | 0 | 7.5 | 13.5 | |
| 37 | MUTE | 靜音控制 | 0 | 4 | 11 | |
| 38 | AV2 | AV選擇控制2 | 0 | 4 | 11 | |
| 39 | AV1 | AV選擇控制1 | 0 | 4 | 11 | |
| 40 | ENGLISH | 英文選通* | 0 | 1 | 35 | |
| 41 | BAND2 | 波段選擇 | 1.6 | 7 | 14 | |
| 42 | BAND1 | 波段選擇 | 1.6 | 7 | 14 | |

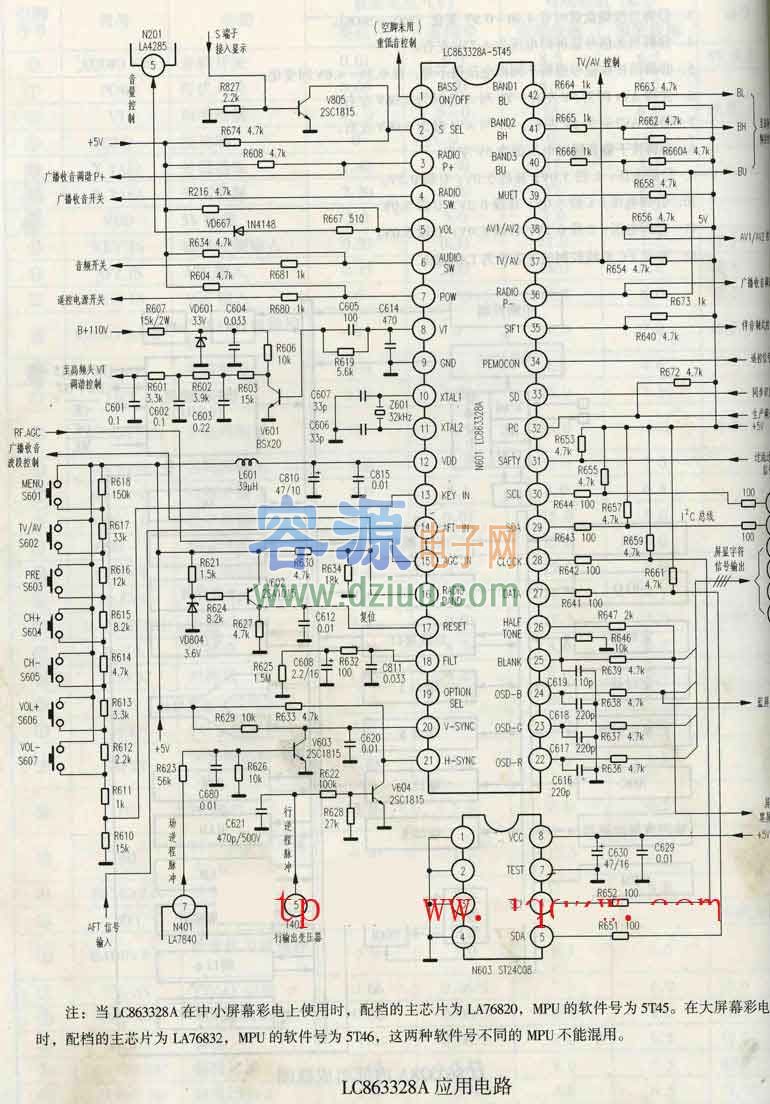

器數據資料 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。LC863328A應用電路： <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
本文地址：http://www.mnu8.com/dz/26/lc863328a_65.shtml
