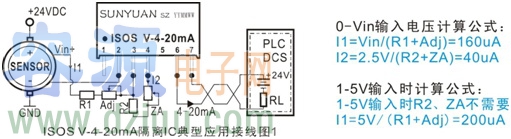

電流信號V/I轉換隔離變送方案
ISO V-4-20mA（SIP12 Pin）和ISOS V-4-20mA（SIP 7Pin）無源型V/I轉換模擬信號隔離變送器，是一種電壓輸入、兩線制電流輸出回路供電的信號隔離變送模塊。通過后級電流回路饋電方式，給輸入端提供一組5V（3mA）功能拓展電源給前級設備供電，并接收來自前級設備輸出的電壓信號，經模塊隔離后輸出4~20mA的標準兩線制電流信號。本方案采用獨有的電磁隔離模式及高效能后級饋電技術，實現電壓信號到4-20mA 標準信號的精準隔離轉換，可與各種儀表的模擬量輸入端口（如PLC、DCS 系統等）相匹配。該技術方案使用十分方便，無需外加任何器件，即可實現電壓信號輸入、位移電位器等需配電型傳感器或電橋（稱重）檢測電路的電壓信號隔離變送。


詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/0127/20180127030040774.pdf

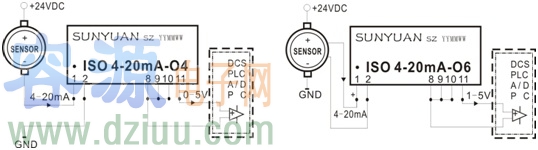

方案5：無源型低成本兩線制4-20mA電流轉模擬電壓信號I/V轉換隔離變送方案
ISO 4-20mA-O系列（SIP12 Pin封裝）兩線制無源型4-20mA轉電壓信號隔離轉換器，可以將輸入有源4-20mA的電流信號隔離轉換成電壓信號I/V轉換輸出。該方案采用兩線制輸入回路供電方式，獨有高效信號回路竊電技術，無須外接工作電源，大大簡化了用戶的設計，降低用戶布線成本。該模塊內部包含有電流信號調制解調電路、信號耦合隔離變換電路、電源逆變電路、減法電路，緩沖處理輸出電路等，很小的輸入等效電阻，使該產品能夠從傳感器信號輸出回路中采集電流信號，并能達到輸入20mA信號時電壓降 ≤10V。以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。


詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/0129/20180129102833527.pdf

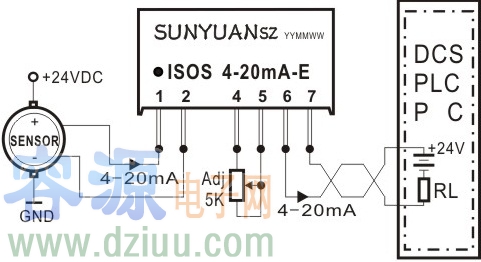

方案6：無源型低成本、小體積兩線制4-20mA電流環路隔離調理變送方案
ISO 4-20mA-E（SIP12 Pin封裝）和ISOS 4-20mA-E（SIP7 Pin）兩線制無源型4-20mA模擬量隔離調理控制器，可將輸入有源4-20mA電流信號轉換成隔離的無源控制信號輸出，用來控制二線制回路供電（防爆方式）4-20mA電流環路，實現傳感器信號采集與模擬量輸入接口有源負載的現場匹配，有效解決了采集有源4-20mA電流信號與二線制電流環供電回路接收口電源沖突問題。該方案采用高效能的回路竊電技術，無需獨立電源供電，使用非常方便，用戶可通過調節電位器進行ADJ校正。

詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/0127/20180127025737221.pdf

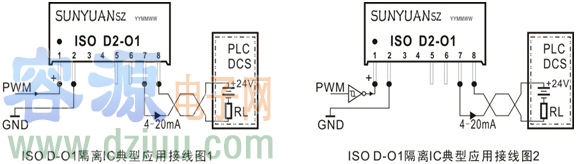

方案7：無源型低成本、小體積兩線制PWM信號轉模擬信號隔離變送方案
ISO D-O1系列（SIP8 Pin封裝），是一種無源型 PWM 脈沖調寬信號隔離轉換為兩線制 4-20mA 變送器 IC。該 IC 工作方式是通過后級（輸出端）電流回路饋電方式，接收來自前級設備輸出的 PWM信號，經過隔離轉換后輸出對應的 4-20mA 標準兩線制電流信號。PWM 脈寬變送器方案設計為SIP8 Pin（單排8腳直插封裝）小體積的PCB板焊接安裝方式，IC內部包含信號耦合高速隔離變換電路、精密基準電壓源開關控制電路、低通濾波電路， 驅動放大電路、VI 轉換電路等，具有 PWM 信號轉換精度高、線性度好、輸出回路供電電壓范圍寬（12-36VDC）等特點。高集成工藝結構及新技術隔離措施使該方案中的核心器件能達到：信號輸入與輸出 3000VDC 隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。


詳細技術資料：http://www.szsunyuan.net/uploadfile/2018/0127/20180127020218698.pdf

方案8：無源型兩線制Pt100/Cu50熱電阻溫度測量信號回路饋電隔離變送方案
ISO Z-W-O1小體積（12腳單列直插IC封裝SIP12 Pin）低成本無源型兩線制4-20mA環路饋電熱電阻信號隔離變送器，主要用于三線、四線或兩線制 Pt10 / Pt100 / Pt1000 或Cu50/Cu100溫度傳感器信號的采集、隔離與變送。方案用在工業現場的溫度檢測中，可將熱電阻傳感器采集的溫度信號按變化量轉換成線性比例的標準4-20mA電流信號輸出。容－源－電－子－網－為你提供技術支持
