LTC3215可構成高電流白光LED驅動器電路圖
圖1 LTC32l5驅動LED應用電路

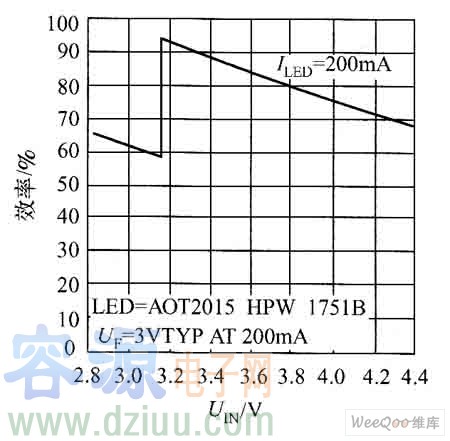

圖2 LTC3215的效率曲線
LTC3215采用固定為900kHz的工作頻率，由其可構成具有較少的外部器件，僅需2個泵電容，1個電阻器與輸出／輸入電容，占用空間少且高效的白光LED驅動方案。LTC3215是視頻、照明移動電話閃光應用及其他便攜式電子設備照明應用的理想選擇。
LTC3215采用了內置的軟啟動電路，在啟動時可以防止產生過多的浪涌電流。當其輸入電壓達到白光LED的正向電壓值時，超低的失效電流源極可以維持精確的LED電流值。容源電子網//www.mnu8.com
LTC3215采用了0.75mm小型外觀的、3mm×3mm、10引線型DFN、DEN-10封裝。
