MAX1595電荷泵能夠通過1.8～5.5V的輸入電壓產生3.3V或5V電壓。它的獨特的控制結構允許對輸入電壓進行升壓或降壓轉換，并維持穩定的輸出電壓。由于其lMHz的開關頻率和獨特的控制結構，故可使用1μF的小尺寸陶瓷電

　　本LED燈電路采用高亮白光LED,并帶有反光板，燈桿采用金屬螺旋管，可隨意彎曲轉向自由調整燈頭角度，燈座上設有按鈕式開關，小巧實用，攜帶方便。圖1是其電路圖。　　當電池電壓為4.38V時工作電流實測約150mA,LED

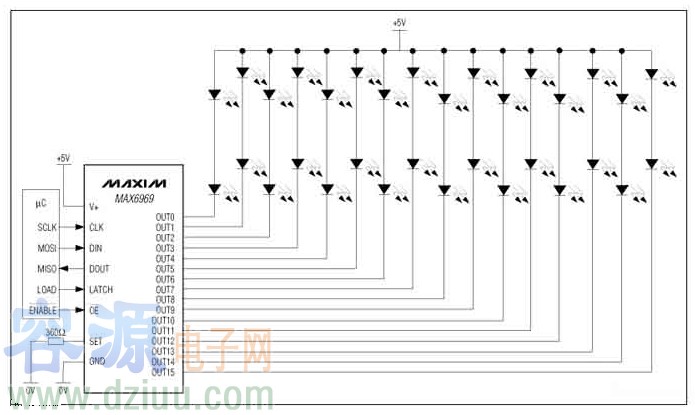

　　本文介紹了MAX6969是一款串行接口的LED驅動器，可提供16個開漏、恒定電流吸收、額定5.5V的LED驅動器輸出；采用25Mb、工業標準的4線串行接口對MAX6969進行控制。如下圖所示：

　　本文介紹了LED電源電路大多是由開關電源電路+反饋電路這樣的形式構成，反饋電路從負載處取樣后對開關電路進行脈沖的占空比調整或頻率調整，以達到控制開關電路輸出的目的。

　　本文介紹了LTC3202是Linear TECHNOLOGY公司生產的不需要門控振蕩器的電荷泵，圖為采用LTC3202電荷泵的鋰離子電池供電驅動白光LED電路。
容源電子網www.mnu8.com

　　電路中，C1,R1,壓敏電阻，L1,R2組成電源初級濾波電路，能將輸入瞬間高壓濾除，C2,R2組成降壓電路，C3,C4,L2,及壓敏電阻組成整流后的濾波電路。此電路采用雙重濾波電路，能有效地保護LED不被瞬間高壓擊穿損壞。

　　今天為大家帶來了一款高亮度又節能的LED燈杯電路圖，使用LED節能燈，不但節能，還具有壽命長的優點。如下圖所示，該燈使用220V電源供電，220V交流電經C1降壓電容降壓后經全橋整流再通過C2濾波后經限流電阻R3給串

　　采用FL7730的TRIAC調光LED驅動器原理圖專用于較低電源電壓供電情況（90~140VAC）。容源電-子-網 ---www.mnu8.com　　主要的電路圖如下：　　

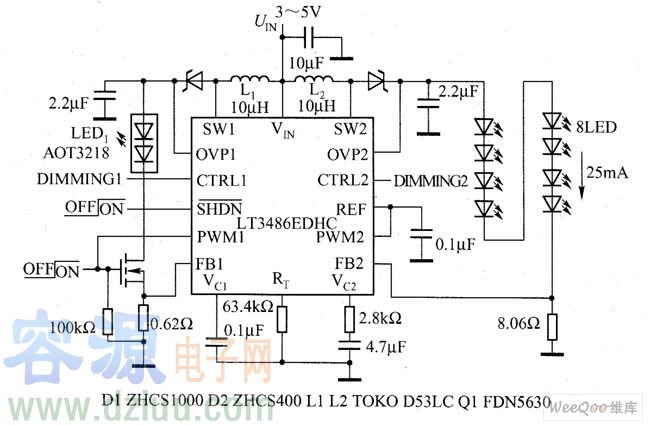

　　Linear Technology公司提供的雙通道升壓LT3486，可以以恒定電流驅動16只白光LED（每通道8只串行LED），它除了可提供PWM調光外，亦可保持LED的固定發光顏色。它適合便攜式電子設備與汽車的顯示屏幕背光等應用場合

　　根據實物畫出的電路工作原理圖如圖5所示，220V交流市電經電容降壓、二極管整流后給鉛酸蓄電池充電，紅色LED作充電指示。充好電后使用時閉合按鈕開關K,將首先接通3顆彩色閃爍LED,發出夢幻般變化莫測的七彩光芒，在

　　220V交流市電經電容降壓、二極管整流后給鉛酸蓄電池充電，紅色LED作充電指示。充好電后使用時閉合按鈕開關K,將首先接通3顆彩色閃爍LED,發出夢幻般變化莫測的七彩光芒，在夜間平添一些生活樂趣，再按一下開關K則關

　　這是一款具有光控功能的LED照明燈，它白天不工作，晚上自動點亮。該燈共用42個高亮白光發光二極管，每3支串聯，然后再相互并聯后接于電源兩瑞，適用于樓梯、過道等作照明。　　220V交流電經電容限流、橋式整流、

　　在白光LED應用中最明顯的問題是產品的匹配性差，按照白光LED的典型規格，電流為20mA時正向電壓的最小值為3.0V,典型值為3.5V,最大值為4.0V.顯然，穩壓源不是合理的解決方案。利用相同的電流驅動每只LED可以獲得均

電冰霜燈改為LED方式電路圖 如下所示: 歡迎轉載，容源電子網www.mnu8.com

:

　　在模擬系統中，對LED的線性度要求很，但不同的LED線性度不同，且線性度又隨溫度變化而變化。本控制電路的LED驅動器和信號放大電路能保持LED的線性度。放大器用一對互補晶體管Q1和Q2，用作進一步降低二次失真。通

　　采用LTC3215可構成高電流白光LED驅動器，其輸出的驅動白光LED電流高達700mA。它可根據檢測的電源端電壓在1倍壓模式、1.5倍壓模式或2倍壓模式間自動進行轉換，可使LTC3215在整個鋰離子電池工作電壓范圍內獲得高達

　　TPS60230可驅動最多5個25mA的白光LED；TPS6023 1可驅動最多3個25mA的白光LED；TPS60230／TPS60231的主要技術特性如下。　　①可由PWM控制信號控制白光LED的亮度。　　②具有自適應的1倍壓和1.5倍壓切換模式，可獲

　　MAX1577／MAX1577Z電荷泵適用于驅動大功率白光LED，如相機閃光燈，其調節電流最大為1.2A（確保800mA）。即使電池輸入電壓很低，其極低的開環阻抗仍可以保證很高的閃光亮度。其自適應1倍壓模式、2倍壓模式的工作方

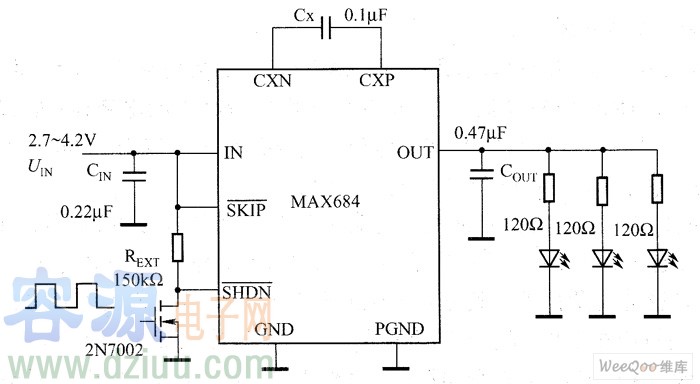

　　MAX684電荷泵驅動白光LED電路如圖所示。MAX684電荷泵工作在2.7～4.21／輸入電壓范圍內時，可產生5V／50mA（max）輸出，而且只需外加1個電阻與3個電容，完全不需電感器。如果實際應用中需要超過3個白光LED時，可以

　　白光LED供電電源的目標是提供一個足夠高的輸出電壓，并且在并聯連接的白光LED上加載同樣的電流。如果并聯配置的所有白光LED具有一致的電流，那么所有的白光LED將會具有相同的色彩坐標。Maxim提供的帶有電流控制的

本電路特點是全部應用散器件制作，沒有用到集成電路，其主要器件是13001三極管作為控制器件，電路元器件少，制作簡單，制作成功率高，電路圖如下：

　　?有些多串LED模塊采用一種共陽極配置；然而，這種共陽極連接方式把 LED模塊與其驅動器之間的導線數目從 2N 減少至 N + 1，這里，N 是模塊中 LED 串的數目。本文將闡明如何驅動這樣的共

　　我們來談談比較流行的TL431的幾種恒流方式。
　　1、單個TL431恒流電路
　　TL431驅動LED恒流控制電路方案
　　如上圖，即是利用單個TL431恒流的示意圖
　　原理：此電路非常簡單

　　交流電源供電的大電流LED驅動電路如下圖所示： 　　容源電子網www.mnu8.com

:

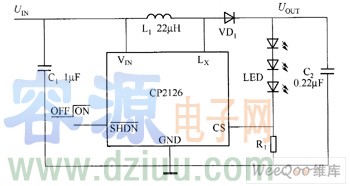

　　CP2126是一種專為以恒定電流驅動白光LED而設計的升壓型DC／DC變換器。該器件可以利用一節鋰離子電池來驅動2～4個串聯的白光LED。采用白光LED串聯連接的方法可以提供給每個白光LED相等的電流，因而獲得均勻的亮度
