三線制pt100溫度傳感器接線圖(圖文)

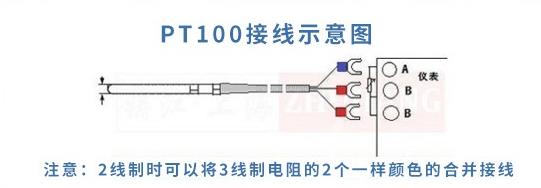

三線制PT100溫度傳感器接線圖
1、 PT100鉑電阻傳感器有三條引線,可用A、B、C（或黑、紅、黃）來代表三根線,三根線之間有如下規律：A與B或C之間的阻值常溫下在110歐左右,B與C之間為0歐,B與C在內部是直通的,原則上B與C沒什么區別.但是在實際應用中是必須要接上的。不能只接兩根線哦。
2、儀表上接傳感器的固定端子有三個：
A線接在儀表上接傳感器的一個固定的端子.B和C接在儀表上的另外兩個固定端子，B和C線的位置可以互換,但都得接上，。如果中間接有加長線,三條導線的規格和長度要相同。熱電阻的3線和4線接法：是采用2線、3線、4線，主要由使（選）用的二次儀表來決定。一般顯示儀表提供三線接法，PT100一端出一顆線，另一端出兩顆線，都接儀表，儀表內部通過橋抵消導線電阻。一般PLC為四線，每端出兩顆線，兩顆接PLC輸出恒流源，PLC通過另兩顆測量PT100上的電壓，也是為了抵消導線電阻，四線精確度最高，三線也可以，兩線最低，具體用法要考慮精度要求和成本。

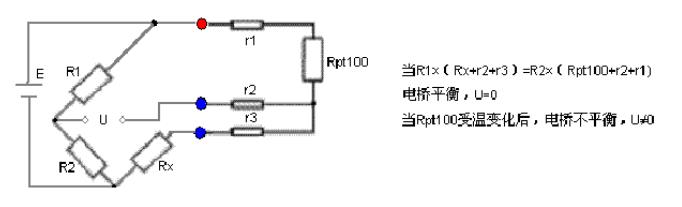

pt100溫度傳感器接線圖原理圖：

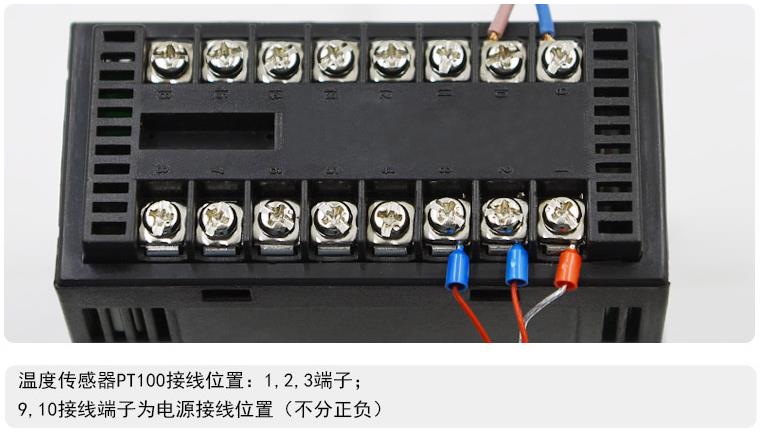

下面是PT100傳感器實物接線圖：
