數字電位器原理(圖文)

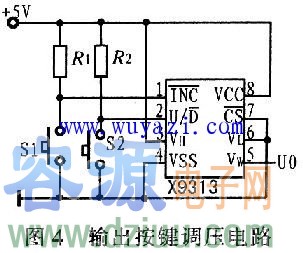

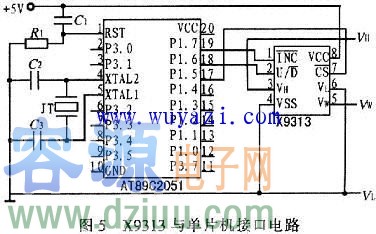

2．2．2 X9313與單片機的接口電路
這里以常用的AT89C2051單片機為例介紹數字電位器與單片機的接口電路。電位器的3個控制端分別接AT89C2051的P1．7、P1．6和P1．5。由R1、C1構成上電復位電路，C2、C3和石英晶體JT構成晶振電路。因為單片機I／O端口內部已有上拉電阻，所以上電時上述控制端均為高電平，電位器處于待機狀態，此時應用和上例相同。

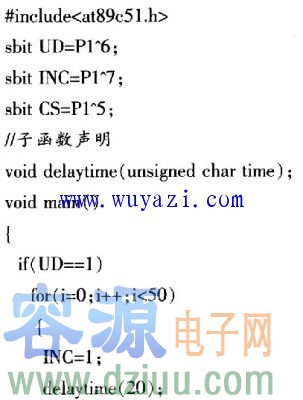

相關程序代碼如下：
上面的程序實現了使UD為高電平，此時給數字電位器發送50個脈沖，增大電阻使高低端之間電壓為2．5V。通過單片機傳給數字電位器脈沖信號來控制數字電位器的大小，從而方便而精確地改變電阻值。但是在實際應用中，要注意對數字電位器的誤差進行分析和補償。
3 結束語
數字電位器是一種頗具發展前景的新型電子器件，在許多領域可取代傳統的機械電位器。其優點為：調節精度高；無噪聲，工作壽命極長；無機械磨損；數據可讀寫；具有配置寄存器及數據寄存器；多電平量存儲功能。它廣泛應用于儀器儀表、計算機及通信設備、家用電器、醫療保健產品、工業控制等領域。任何需要用電阻來進行參數調整和控制的場合，都可使用數字電位器構成可編程模擬電路。但是在實際使用中應特別注意數字電位器的電阻調整誤差，由于不同應用場合時的誤差影響因素有所不同。因此在實際應用時，最好利用A／D轉換電路對其進行精確測量，并采用單片機對其補償。容－源－電－子－網－為你提供技術支持
