過壓保護IC適用的型號為PW2606。
            PW2606是一種前端過電壓和過電流保護裝置。它實現了從2.5V到40V的寬輸入電壓范圍。過電壓閾值可以外部編程或設置為內部默認設置。集成電源路徑nFET開關的超低電阻確保了電池充電系統應用的更好性能。它可以提供高達2A的電流，以滿足電池供電系統。它集成了超溫保護關機和自動恢復電路與滯后，以防止過電流事件。該設備可在超小型SOT23-6L封裝，為小面積應用的理想選擇。
特征
⚫ 絕對最大輸入電壓：40V
⚫ 最大負載電流：2A
⚫ 極低功率路徑電阻：100mΩ（典型值）
⚫ 固定內部OVP閾值：6.1V/6.8V（典型值）
⚫ OVP響應時間：50ns
⚫ 內部15毫秒啟動或OVP恢復延遲
⚫ 內部軟啟動，防止沖擊電流
⚫ 熱停堆保護和自動恢復
⚫ 輸出短路保護
⚫ 符合RoHS且無鹵素
⚫ 緊湊型封裝：SOT23-6L
應用
⚫ 可穿戴設備
⚫ 移動設備
⚫ n-Car裝置

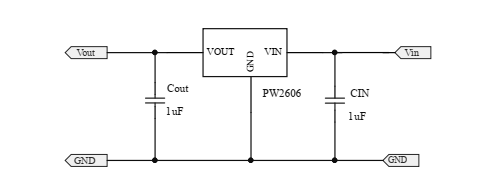

典型應用電路
