照明節電柜和它的軟啟動電路(圖文)
GGDZ型照明節能配電柜因具有智能穩壓、功率因數高和能抑制浪涌諧波等節電特性，已被廣泛應用在市政照明、 交通照明、公共照明、商業照明和工廠照明等場所。與目前 大多數照明配電柜直接以220V的額定電壓啟動各種燈具不 同，它還帶有“軟啟動電路”。這種特性很適合啟動那些啟 動時間長、啟動電流較大的高壓氣體放電燈（高壓鈉燈或金 屬鹵化物燈）。本文在介紹這種節能配電柜的調壓原理的基 礎上較詳細地介紹它的軟啟動電路。
1 GGDZ型照明節能配電柜的工作原理
說明GGDZ型照明節能配電柜的工作原理的主電路（其 中一相）見圖1，它采用補償式無觸點交流調壓技術，補償 變壓器TB的副邊線圈串聯在主電路中，TB是調節輸入電壓 U in與輸出電壓U out之間電壓差的主要部件。由圖1可知，不計 補償變壓器TB上的電抗壓降，有：
U out=U in±△U
式中：U in——穩壓器的輸入相電壓，U out——穩壓器的 輸出相電壓，△U ——穩壓器一相的補償電壓。
主電路中的調壓變壓器TT有四個抽頭，連接了8個雙向
圖1 照明穩壓器的主電路圖（其中一相）

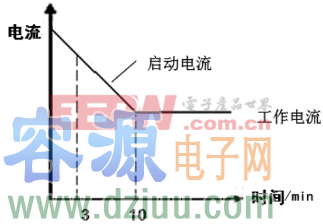

圖2 啟動曲線
晶閘管（S1，S3，S5，S7為左橋臂組，S2，S4，S6，S8為右

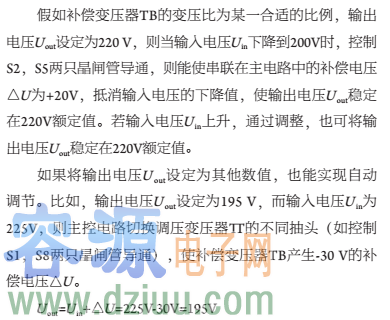

橋臂組）。任何時候只能同時導通左右橋臂上的各一只雙向 晶閘管，在輸入電壓波動或輸出電壓發生變化時，經采樣、 與基準電壓比較判斷后，控制電路發出控制命令；在電壓過 零同步脈沖的作用下使相應的晶閘管導通或關閉，切換調壓 器TT的不同抽頭，使補償變壓器TB產生大小和極性不同的 補償電壓，以此穩定輸出電壓。
