3v-36v蓄電池修復器電路圖

市場出售的一款電動車蓄電池修復器，經使用效果并不明顯。剖析了一下其電路構成，發現其修復用高壓高頻脈沖靠震蕩電路及自感升壓線圈來實現。因頻率的限制自感升壓線圈不做的很大，但對于內阻及小的蓄電池來講，其靜態下可產生的高壓脈沖加在蓄電池上后其幅值變得很低。對電池的修復效果不明顯。    <<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料。》

   <<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。    <<提示：你覺得本站資料對你有幫助，請將網頁加入瀏覽器收藏夾中，方便以后點擊直接訪問。歡迎大家為容源電子網提供技術資料。》

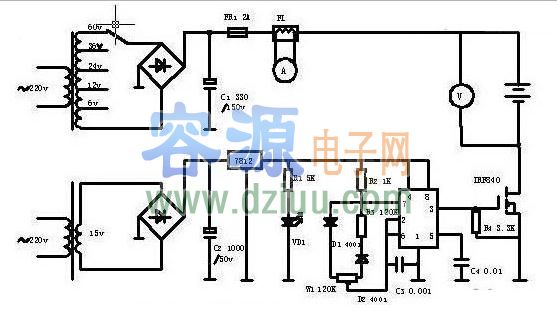

　　查閱并論證了電瓶修復基礎原理的正確性后，自幾設計了一款用變壓器調壓、555電路構成的可調脈寬震蕩器驅動CMOS管的高性能修復器。徹底克服了自感升壓線圈電路的缺陷，經使用效果很好。使用了近3年的舊電瓶修復一天見效，修復3天恢復額定容量的70%（極板損壞的電瓶不可修復）。

　　本電路可修復充電兩用。修復用變壓器采用多抽頭變壓器，以適合不同電壓的電瓶。從3v到36v電瓶均可修復。注意的是，修復電瓶時所選用電壓檔是電瓶電壓的兩倍。如修復12v電瓶選擇24v變壓器檔，修復36v電瓶選擇60v變壓器檔，但脈寬電位器到最小（即電流為最小）。充電時可選擇電壓檔位變壓器，適當脈寬電位器使電流為合適的充電電流。
　　本電路簡單適于自制，電流表采用 5A量程，分流器1平方毫米漆包線自己纏繞，其所需長短靠萬用表配合測量電流與表頭擺動確定。
