經典運算放大器電路分析
由運算放大器組成的電路是多種多樣的，令人眼花繚亂，是模擬電路學習的重點。當你分析它的工作原理時，如果你沒有掌握核心
圖七中由虛斷知，通過電容C1和電阻R2的電流是相等的，
由虛短知，運放同向端與反向端電壓是相等的。
則： Vout = -i * R2 = -(R2*C1)dV1/dt
這是一個微分電路。
如果V1是一個突然加入的直流電壓，則輸出Vout對應一個方向與V1相反的脈沖。

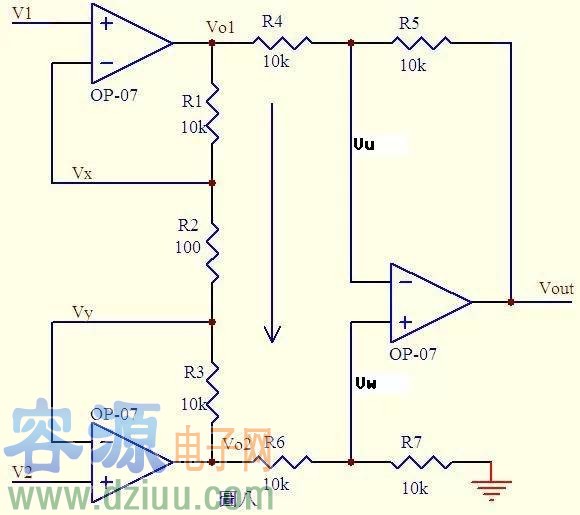

8）差分放大電路
圖8
由虛短知 Vx = V1 ……a
Vy = V2 ……b
由虛斷知，運放輸入端沒有電流流過，則R1、R2、R3可視為串聯，通過每一個電阻的電流是相同的， 電流I=(Vx-Vy)/R2 ……c
則： Vo1-Vo2=I*(R1+R2+R3) = (Vx-Vy)(R1+R2+R3)/R2 ……d
由虛斷知，流過R6與流過R7的電流相等,若R6=R7， 則Vw = Vo2/2 ……e
同理若R4=R5，則Vout – Vu = Vu – Vo1，故Vu = (Vout+Vo1)/2 ……f
由虛短知，Vu = Vw ……g
由efg得 Vout = Vo2 – Vo1 ……h
由dh得 Vout = (Vy –Vx)(R1+R2+R3)/R2 上式中(R1+R2+R3)/R2是定值，此值確定了差值(Vy –Vx)的放大倍數。
這個電路就是傳說中的差分放大電路了。
9）電流檢測：

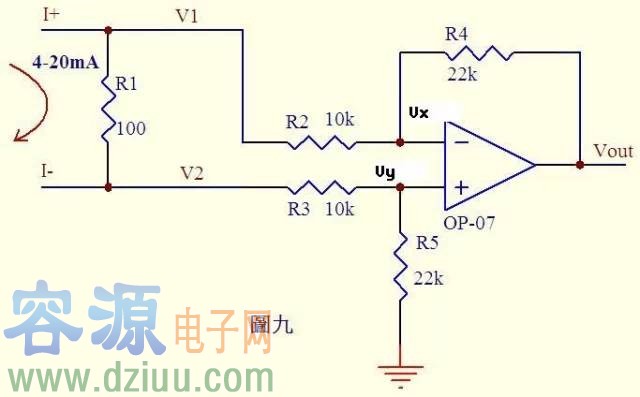

圖9
分析一個大家接觸得較多的電路。很多控制器接受來自各種檢測儀表的0~20mA或4~20mA電流，電路將此電流轉換成電壓后再送ADC轉換成數字信 號，圖九就是這樣一個典型電路。如圖4~20mA電流流過采樣100Ω電阻R1，在R1上會產生0.4~2V的電壓差。由虛斷知，運放輸入端沒有電流流 過，則流過R3和R5的電流相等，流過R2和R4的電流相等。故：
(V2-Vy)/R3 = Vy/R5 ……a
(V1-Vx)/R2 = (Vx-Vout)/R4 ……b
由虛短知： Vx = Vy ……c
電流從0~20mA變化，則V1 = V2 + (0.4~2) ……d容－源－電－子－網－為你提供技術支持
