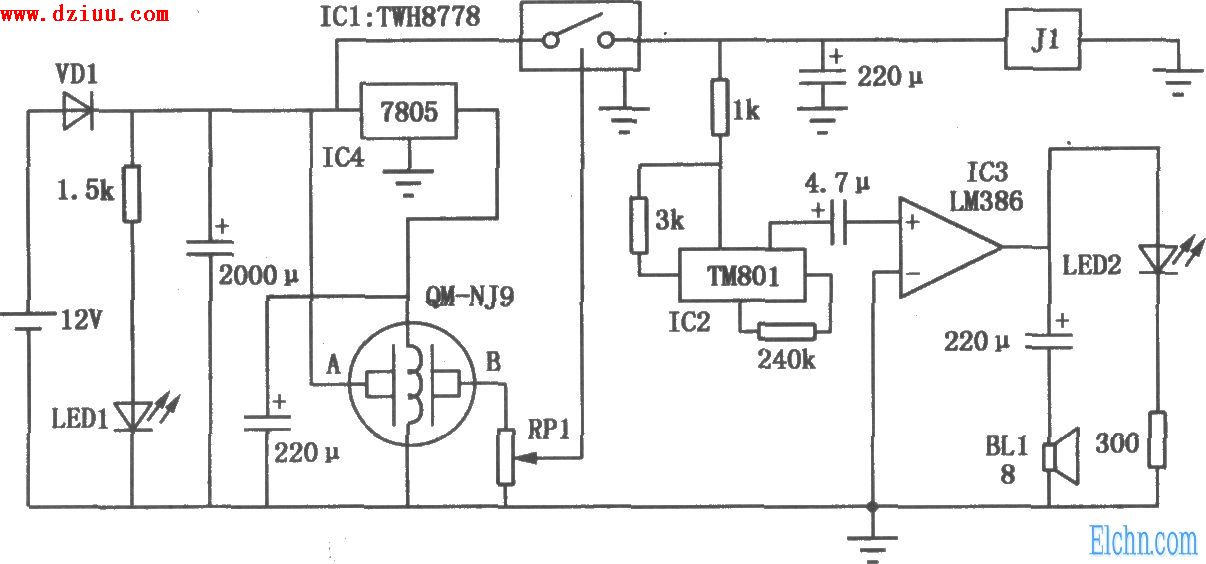

QM-NJ9為酒精氣敏傳感器,若檢測到酒精氣味,則QM-NJ9的A-B間電阻變小,電位器RPl的滑動端電位升高。本文由www.mnu8.com整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。
當該電位升高到l.6V時,ICl大功率開關器件TWH8778接通,使IC2語音集成電路TM801工作,其輸出經IC3集成功放LM386進行功率放大后推動揚聲器BLl發出報警聲。本文由www.mnu8.com整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。
,繼電器J1得電動作,其動斷觸點斷開,切斷汽車點火電路,強制發動機熄火,達到控制司機酒后開車的目的。
