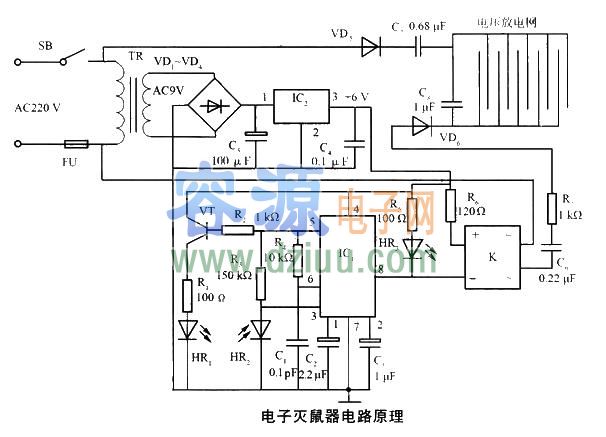

電子電鼠器電路原理圖，驅鼠器電路圖   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

該電路由電源電路、紅外控制電路和高壓電路組成。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路中，電源電路由電源變壓器TR、橋式整流二極管VD1～VD4、濾波電容器C4、C5和三端穩壓集成電路IC2組成：紅外控制電路由紅外發光二極管HR1、紅外光敏二極管HR2、三極管VT、電阻R1～R6、電容C1～C3、集成電路IC1、發光二極管HR，和固態繼電器Κ組成。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

交流220 V電壓經TR降壓、VD1～VD4整流、C5濾波及IC2穩壓后，為紅外控制電路提供＋6 V的工作電壓。IC1的5腳輸出的振蕩信號經VT放大后，驅動HR1發出調制紅外光。平時（在無老鼠進人紅外探測區域時），HR2接收不到HR1發射的紅外光，IC1處于自動振蕩，其8腳輸出高電平，HR3不亮，K和高壓電路不工作。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當有老鼠進人紅外探測范圍時，老鼠身體反射回來的紅外光線被HR，接收，使IC1的8腳由高電平變?yōu)榈碗娖剑琀R3點亮，Κ通電工作，高壓電極上產生了高壓將老鼠擊斃。當清除死鼠（應切斷電源）后，HR3又關斷，IC1的3腳失去輸入信號，8腳變?yōu)楦唠娖剑琀R，熄滅，Κ和高壓電路停止工作，電路又恢復到守候。高壓部分由固態繼電器K，電阻R7，電容C6、C7、C8，二極管VD5、VD6和高壓電極組成。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

高壓電極可使用較細的裸金屬線或敷銅板制作而成。本電路直接與市電相連，注意自身和他人的人身安全，在設立電網的地方，要樹立一塊明顯的標識牌，以警告他人，此處有電網應小心。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
