測試探頭電路

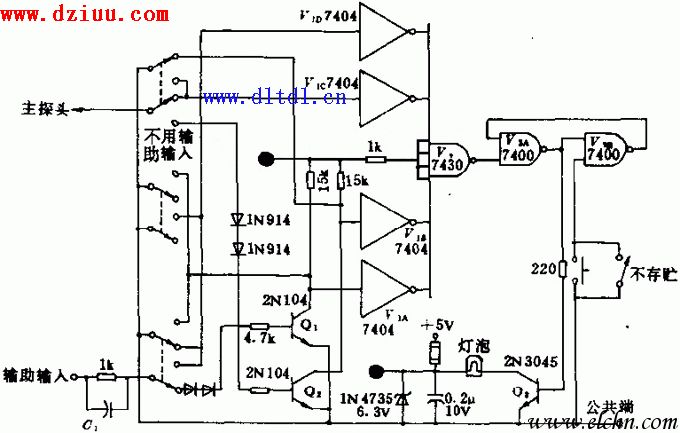

本電路可檢測二進制電平和脈沖的重合性。由開關晶體管Q3進行驅動的指示燈很亮。當把探頭用作二進制電平指示器時，應把“不存貯”開關閉合起來，不必連續不斷地?fù)鍙?fù)位按鈕開關。當主開關放在“輔助”時，使用兩個輸入。從“輔助輸入”插孔引出的電纜應接到邏輯電路中的第二個測試點，以便檢查出兩個信號是否一致。的小信號二極管都是1N914，探頭的功耗電流大約是160mA�！栋鏅�(quán)聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�
