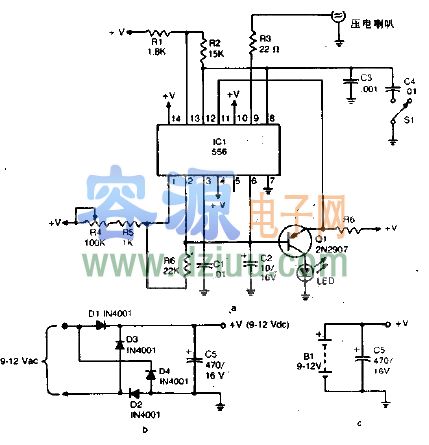

超聲波驅蚊器的原理電路圖
時間:2011-08-29 21:35:50來源:原創 作者:admin 點擊:次
無
超聲波驅蚊器的原理電路圖《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
該裝置能發射超聲波，其頻率范圍為25KHz~65KHz.556電路為雙時基電路，其中第一個時基電路
作頻率可調（1~3Hz）的無穩態多諧振蕩器，第二個時基電路也用作無穩態多諧振蕩器，但它具有大約45KHz的固定自由振蕩頻率。《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
25KHz~65KHz 的頻率范圍，是通過把C2兩端電壓耦合到第二個時基電路的控制電壓端來實現的。輻射超聲波的元件是壓電高音喇叭。《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
《版權聲明：本文由www.mnu8.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文地址：http://www.mnu8.com/dz/21/2011829214111.shtml
