基于NE555的自然風生成電路圖《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

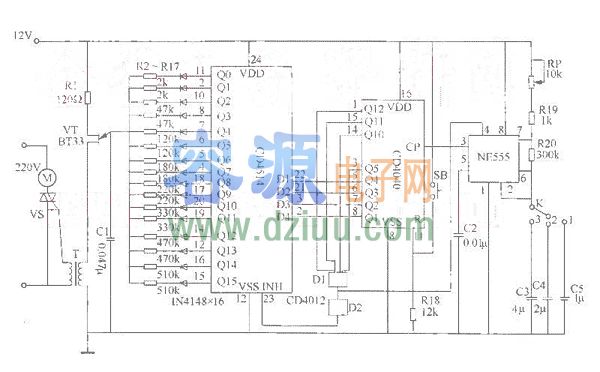

如圖是由12位串行計數器／分頻器CD4040、4位鎖存／4－16線譯碼器CD4514、NE555時基電路、雙4輸入端與非門CD4012等構成的自然風生成電路圖，該電路能模擬出自然風的效果且有定時功能，經常應用于電風扇中。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當CD4040的輸出端Q5為高電平時，CD4514的輸出端又從Q0開始依次被選中，電風扇的轉速重復變化。當CD4040的輸出端Q5～Q8全為高電平時，經門CD4012后，輸出低電平一使NE555停振，另一經D2反相后加至CD4514的INH端，使其輸出為零，風扇停止轉動，就這樣完成了一次自然風模擬及定時。
當按下按鍵開關SB時，CD4040的復位端R為高電平，電路發生復位，停止工作。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
