基于555方波、三角波發生器 波形發生器電路圖

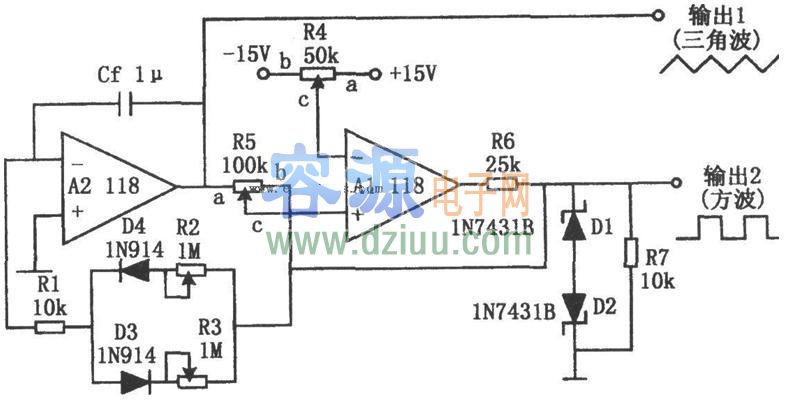

如圖
為穩定的方波和三角波發生電路。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
該電路的特點是：方波和三角波的頻率幾乎相等，正、負向振幅對稱；三角波的正、負斜率不受振幅變化的影響，而且正、負斜率可以分別調節。此外，調節基線電平時不會改變輸出波形。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
運算放大器A2為積分器，它由運放A1的輸出方波驅動。方波的振幅由兩個齊納二極管D1、D2固定在5V。電位器R3調節三角波的正斜率，R2調節三角波的負斜率，R5調節三角波的振幅。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
只
的正、負斜率，則D3、D4和R2可以省掉。運算放大器A1為比較器。參考電壓由電位器R4調節，R4決定輸出的基線電平，但是不會影響振幅和斜率。最高工作頻率由運算放大器的轉換速率、最大輸出電流以及二極管的開關速度決定。
三角波振幅：
方波振幅：(由二極管D1、D2決定) <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
