8038制作多波形信號發生器電路圖

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

信號發生器在電子產品研發過程中使用廣泛，但對于電子愛好者，個人購買一臺信號發生器來使用又顯得不太合適，   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

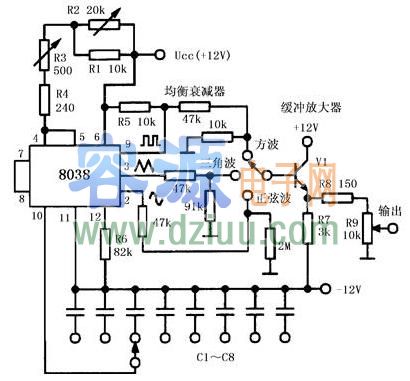

本文提供一個可產生多種波形的信號發生器電路，有興趣的電子愛好者可以自制一個，信號發生器來使用。電路原理圖如下圖。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

        圖中的8038 為函數發生器專用IC，它具有3 種波形輸出，分別正弦波、方波和三角波，8038的第10腳外接定時電容，該電容的容值決定了輸出波形的頻率，電路中的定時電容從C1至C8決定了信號頻率的十個倍頻程，   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

從500μF開始，依次減小十倍，直到5500pF，頻率范圍相應地從0.05Hz～0.5 Hz～5Hz～50Hz～500Hz～5kHz～50kHz～500kHz，C8取250pF，頻率可達1MHz。圖中的V1、R7、R8構成緩沖放大器，R9 為電位器，用于改變輸出波形的幅值。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

       整個電路的頻率范圍為0.05Hz～1MHz，占空比可以從2%至98%，失真不大于 1%，線性好，誤差不大于 0.1%，電路很有實用價值。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
