單片機控制LED亮滅電路
1．實驗任務
如圖所示，監視開關K1（接在P3.0端口上），用發光二極管L1（接在單片機P1.0端口上）顯示開關狀態，如果開關合上，L1亮，開關打開，L1熄滅。

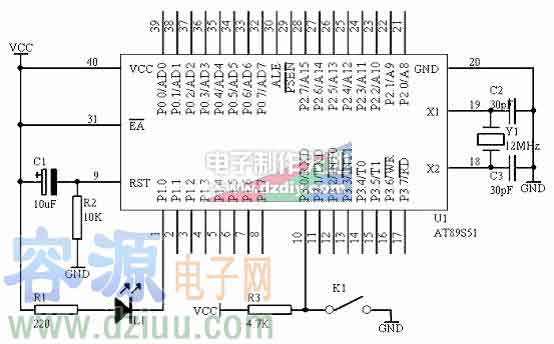

2．電路原理圖
3．系統板上硬件連線
（1）． 把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊”區域中的L1端口上；
（2）． 把“單片機系統”區域中的P3.0端口用導線連接到“四路撥動開關”區域中的K1端口上；
4．程序設計內容
（1）．開關狀態的檢測過程
單片機對開關狀態的檢測相對于單片機來說，是從單片機的P3.0端口輸入信號，而輸入的信號只有高電平和低電平兩種，當撥開開關K1撥上去，即輸入高電平，相當開關斷開，當撥動開關K1撥下去，即輸入低電平，相當開關閉合。單片機可以采用JB BIT，REL或者是JNB BIT，REL指令來完成對開關狀態的檢測即可。
（2）．輸出控制
如圖3所示，當P1.0端口輸出高電平，即P1.0＝1時，根據發光二極管的單向導電性可知，這時發光二極管L1熄滅；當P1.0端口輸出低電平，即P1.0＝0時，發光二極管L1亮；我們可以使用SETB P1.0指令使P1.0端口輸出高電平，使用CLR P1.0指令使P1.0端口輸出低電平。
5．程序框圖
6．匯編源程序
ORG 00H
START： JB P3.0，LIG
CLR P1.0
SJMP START
LIG： SETB P1.0
SJMP START
END
7．C語言源程序
#include
sbit K1=P3^0;
sbit L1=P1^0;
void main（void）
{
while（1）
{
if（K1==0）
{
L1=0; //燈亮
}
else
{
L1=1; //燈滅
}
}
}
