變頻電機接線圖:

變頻電動機是在標準環境條件下連續運行的電動機，在額定速度范圍內額定負載為100％至100％，溫升不超過電動機的允許值。

隨著電力電子技術和新型半導體器件的快速發展，交流調速技術不斷得到改進和完善。逐漸改進的逆變器廣泛應用于交流電動機，具有良好的輸出波形和優異的性價比。例如：用于軋鋼和中小型滾筒電機的大型電動機，鐵路和城市軌道交通牽引電機，電梯電機，集裝箱起重設備的起重電機，泵和風機電機，壓縮機，家用電器電動機等先后使用了交流變頻調速電動機，取得了良好的效果。交流變頻調速電機的使用與直流調速電機相比具有明顯的優勢：

（1）調速簡單，節能。

（2）交流電動機結構簡單，體積小，慣性小，成本低，維護方便，經久耐用。

（3）可以擴展容量以實現高速和高壓操作。

（4）可以實現軟啟動和快速制動。

（5）無火花，防爆，環境適應性強。

變頻電機接線圖

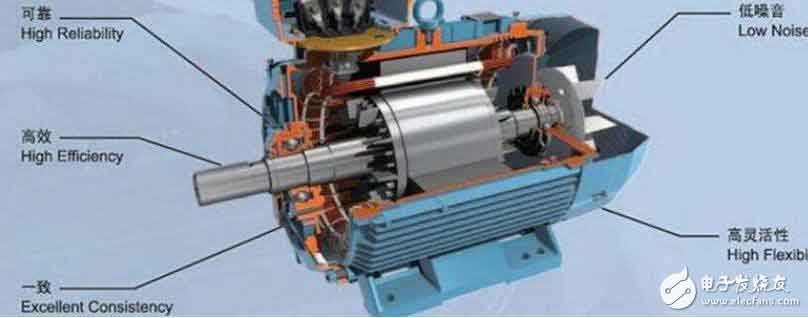

變頻電機的主要特點
變頻專用電機具有以下特點：

B級溫升設計，F(xiàn)級絕緣制造。采用高分子絕緣材料和真空壓力浸涂漆制造工藝和特殊絕緣結構的使用，使電氣繞組的絕緣耐壓和機械強度大大提高，這足以使電機高速運轉并且耐高 - 頻率電流浪涌和逆變器電壓損壞絕緣。

平衡質量高，振動等級為R級（后級）機械部件，加工精度高，采用特殊高精度軸承，可高速運轉。

強制通風冷卻系統，全部采用進口軸流風機，超靜音，高壽命，強風。電動機可以任何速度有效冷卻，并可長時間高速或低速運行。

與傳統變頻電機相比，AMCAD軟件設計的YP系列電機具有更寬的速度范圍和更高的設計質量。特殊的磁場設計進一步抑制了高次諧波磁場，以滿足寬帶和節能。低噪音設計指標。它具有廣泛的恒轉矩和功率調速特性，穩定的速度調節和無轉矩脈動。

它與各種變頻器具有良好的參數匹配，并通過矢量控制，可實現零速全扭矩，低頻大扭矩和高精度速度控制，位置控制和快速動態響應控制。 YP系列變頻專用電機可配備制動器和編碼器，可實現精確停車，通過閉環速度控制實現高精度的速度控制。

采用“減速機+變頻專用電機+編碼器+變頻器”，實現超低速無級調速的精確控制。 YP系列變頻專用電機具有良好的通用性，其安裝尺寸符合IEC標準，可與通用標準型電機互換。

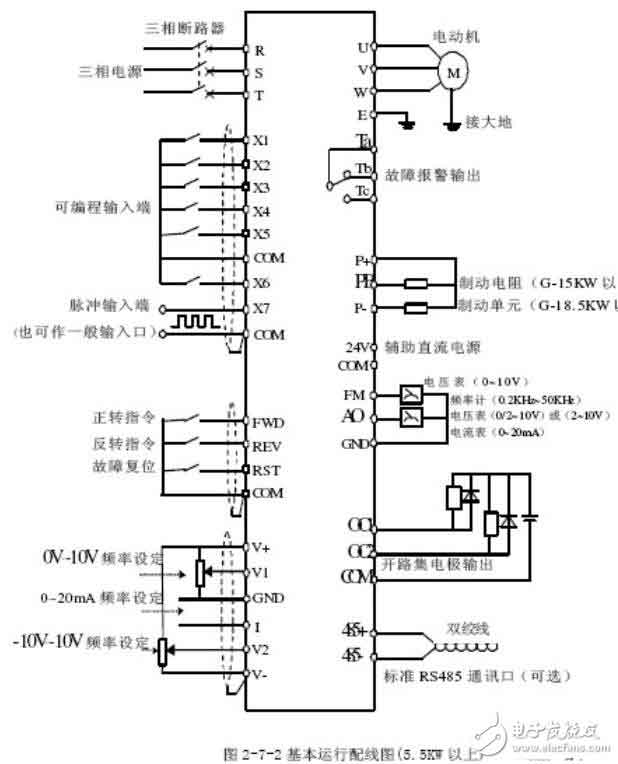

變頻電機接線圖
R，S和T是輸入，U，V和W是輸出！如果電機需要切換到工頻運行，則變頻器輸出的U，V，W必須與工頻輸入的U，V，W相同相！

變頻電機接線圖

電機逆變器的返回線主要如下：三個端口R，S和T是電源輸入的輸入端口，逆變器的輸出端口分別是U，V和W三種，分別連接到電機。當我們將電機的逆變器轉為黃金習慣時，我們首先將中間繼電器和電機連接到控制輸入的公共輸入。此時，正向旋轉開始，并且中間繼電器的常開觸點由于其閉合而通電。此時，電機正在向前旋轉。如果電流丟失，電機將停止。

當然，在整個電動機逆變器的布線過程中，逆變器參數的設定是必不可少的。我們需要設置變頻器的頻率和運行模式。除了這些基本設置外，我們還必須具有最高的電流頻率。基本頻率設定，額定電壓和最高輸出電壓及相關時間可以一起改變。最后，一些數據保護，功能碼LCE監控，啟動頻率保持時間等可以根據不同廠家的逆變器類型。進行后續設置。

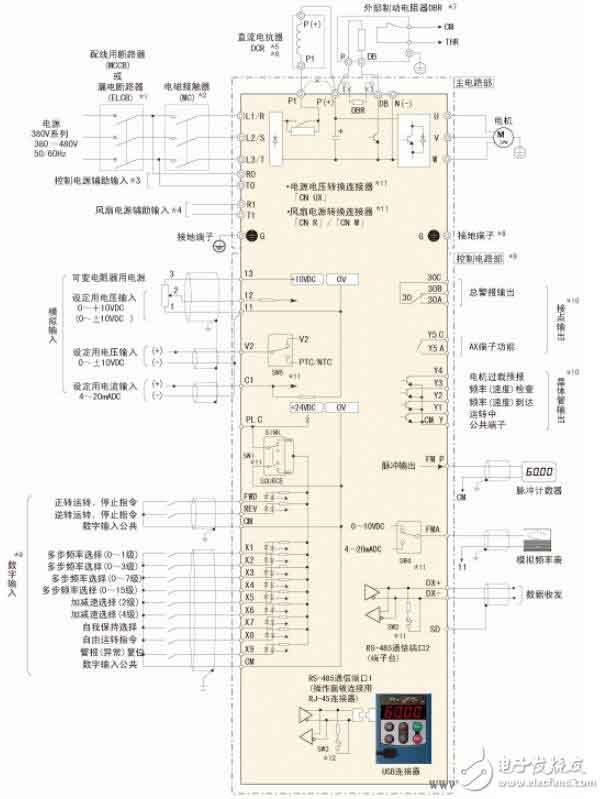

變頻電機接線圖

* 1變頻器的輸入側（初級側）提供接線保護。因此，請安裝各變頻器推薦的接線斷路器（MCCB）或漏電斷路器（ELCB）（具有過電流保護功能）。請勿使用推薦功率或更高功率的斷路器。

* 2變頻器與其他電源斷開時使用MCCB或ELCB。因此，根據需要在每個變頻器上設置推薦的電磁接觸器（MC）。此外，當MC或螺線管等線圈放置在逆變器附近時，將它們并聯連接到浪涌吸收器。容－源－電－子－網－為你提供技術支持
