這款聲光控開關電路是我們根據某公司生產的產品剖析而來，它由分立元件構成，而且元件易購，很適合于電子初學者自制。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

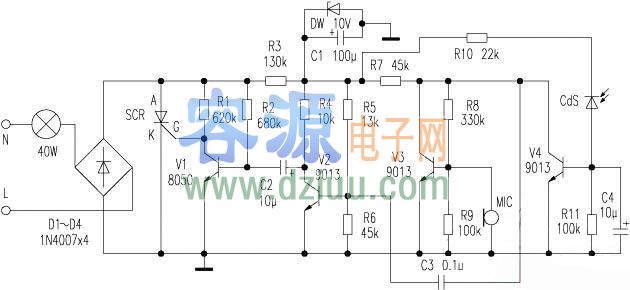

    電路見圖。該裝置與燈泡串聯分壓后由Ｄ１～Ｄ４整流成脈動電壓對Ｖ１供電，再經ＤＷ和Ｃ１穩壓濾波后對Ｖ２～Ｖ４供電。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    白天有光照時，光敏元件阻值減小，Ｖ４飽和導通，Ｖ３雖然設計在放大，但集電極電壓受Ｖ４的鉗位很低，故Ｖ３不能工作。Ｖ２處于飽和，Ｖ１也處于飽和，ＳＣＲ的Ｇ極與Ｋ極觸發電壓很小，ＳＣＲ不能導通，燈不亮。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    晚上無光照時，光敏元件阻值增大，Ｖ４截止，Ｖ３集電極電壓升高。當ＭＩＣ拾取到聲音后，經Ｖ３放大后由Ｃ３耦合至Ｖ２的基極，聲音信號的峰值有使Ｖ２進入截止區，也使Ｖ１進入截止區。Ｖ１進入截止區后，ＳＣＲ受觸發導通，燈點亮。

Ｖ２進入截止區后，ＤＷ上電壓通過Ｒ４對Ｃ２充電。聲音消失后，Ｖ２又飽和，Ｃ２正極處于地電位，使Ｖ１基極為負電位，Ｖ１保持截止，ＳＣＲ保持導通，燈持續點亮。此后Ｃ２通過Ｒ４、Ｒ３、Ｒ２放電，放電完畢Ｖ１又處于飽和，ＳＣＲ截止，燈熄。Ｒ２、Ｃ２的大小可燈亮?xí)r間的長短。
