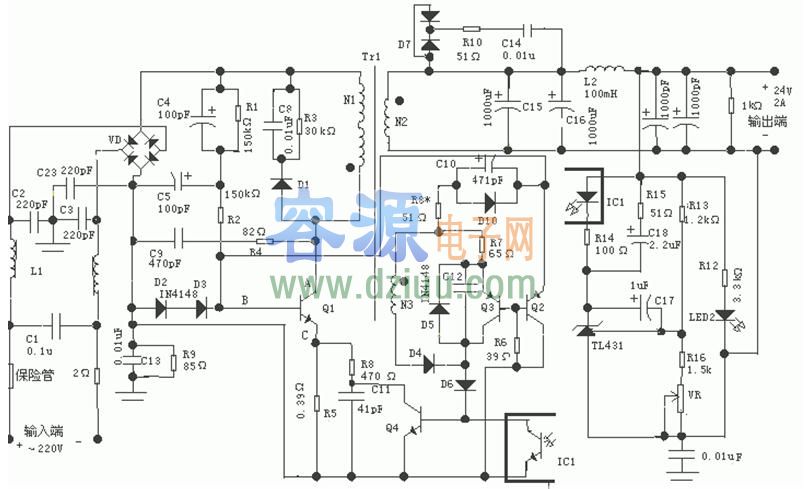

開關電源電路圖如圖2.在此功率轉換電路中,采用單端反激式變換器,單端是其高頻變壓器的磁芯只工作在第一象限.按變壓器的副邊開關整流器二極管的接線方式不同,單端變換器可分為兩種:正激式與反激式.原邊主功率開關管與副邊整流管的開關相反(開關管導通時,副邊的整流二極管截止)稱為單端反激式.當原邊加到高電平激勵脈沖使Q1導通,直流輸入高頻變壓器的原邊兩端,因副邊是上負下正,使整流二極管截止;   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

當驅動脈沖為低電平使Q1截止,原邊兩端極性反向,使副邊繞組兩端變為上正下負,則整流二極管被正向導通,此后變壓器副邊的磁能向負載釋放.單端反激式變換器只是在原邊Q1導通時儲存能量,當它截止時才向負載釋放,故高頻變壓器在開關過程中,既起變壓隔離作用,又是電感儲能元件.    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

24V開關電源電路圖   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    在交流電源的輸入端接入的電磁干擾濾波器,由共模扼流圈L1、C2和C3構成,C2和C3的中點應接地,用來抑制共模干擾.C1用來濾波,濾除串模干擾,電容量較大.鑒于開關管BU508A在關斷的瞬間,高頻變壓器的漏感會產生尖峰電壓,C8、R3和D1組成鉗位電路,C9的作用是濾除開關管集電極的尖峰電壓,決定自動重啟動頻率,C9和R4一起對控制回路進行補償,C9和R4還起原邊快速復位的作用,能有效的保護開關管不被損壞.     <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


開關電源的開關控制部分
   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    開關電源其核心是開關控制部分,主要工作過程是通過圖2中B點和C點電壓的高低來控制主功率開關管Q1導通和截止的時間(即占空比的大小).當Q1截止時A點為高電平,C5對Q1放電,使B點電位迅速提高,使開關管Q1基極電位高于發射極,因而Q1飽和導通,并對C5進行充電.而的電流為變壓器原邊電流與Q1導通時的電流之和,流經R5的電流值很大,C點電位升高,飽和導通使A點電位下降,Q1也就截止.
    D2和D3作用是在Q1導通時,使C點電位不致很高,否則C5的放電時間過長,使Q1關斷時間toff過大,而Q1導通時間ton保持不變,這樣頻率變低.若Q1導通時C點提升太高時,才將Q1變為截止,D2和D3正向導通,C點的電位降低,使得C5放電時間很短就能將使Vb>Vc,使toff也很小,因而可以使頻率達到很高.    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 PWM調節部分


     Q1導通時,繞組N2上正下負,C10吸收剛放電時的尖峰電壓,防止二極管D10正向導通損壞,D10正向導通,使B點電位升高,從而使Q1更快飽和導通.Q2導通,再使Q3也導通,B點電壓下降,原邊線圈電流減小至截止.N2邊為下正上負,D4和D5導通,Q4基極變為高電位,Q4導通,C點電位降低,截止時間變短,   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

而TL431反饋電流使流入Q4基極的電流就會減小,C點電位就下降得慢,截止時間變長.Q1導通時,TL431反饋電流決定C點電位升高的快慢來達到穩壓的目的.C12是用來保護Q3,在截止時反向峰值電壓過高,而損壞Q3.反饋控制將取樣電壓與基準電壓比較,轉化為電流,再經電流放大來調節ton與toff來控制占空比從而達到穩壓的目的.    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

     R12是輸出電壓的最小負載,防止負載空載時電壓太高,用于提高輕載時的電壓率.C17可適當的降低誤差放大器的高頻增益.TL431的基準電壓與輸出電壓Vo比較,在R14形成誤差電壓,從而使IC1的二極管產生不同的電流.R14是IC1二極管的限流電阻.誤差放大的頻率應由R13、R16、VR和C17決定.由C14和R10構成的RC吸收網絡,能消除高頻自激振蕩,減小射頻干擾.    <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 高頻變換器部分


    高頻變壓器原邊在單位時間里提供的功率與ton的平方和頻率成正比、與輸入原邊直流電壓的平方成正比,與原邊繞組匝數成反比,若不考慮變壓器的消耗,由能量守恒可得變壓器副邊功率,即輸出的功率與變壓器副邊匝數,以及負載無關,只由原邊提供的功率決定.要得到不同的輸出功率,就只有靠改變高頻變壓器原邊的功率.改變ton對輸出功率的影響最大,但受到磁通復位條件的限制不宜較大的改變,要改變輸入原邊的直流電壓,只能改變前面電路的濾波電感與濾波電容等參數,還可以在前面加入一個電位器,也能改變直流電壓,   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

而頻率要受到功率開關管本身條件的限制.改變原邊繞組匝數是一個比較好的方法,原邊線圈繞組寬度不要太長,而將其分為多層,每一層的接入都用一個開關控制,不同的繞組匝數接入不同的開關就能很好的控制原邊上的功率,從而得到不同的輸出功率.但是,toff時間內要使高頻變壓器的原邊磁通復位,在ton時間內要使其副邊磁通復位,   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在開關工作周期結束時,磁通沒有回到周期開始的起點,則變壓器磁芯內的磁通就會,導致磁芯飽和而損壞功率開關管.要滿足單端變換器的磁通復位條件,就要使Ton與Toff的時間適當,不能太長,否則使開關管的頻率變低,與高頻變壓器原邊與副邊繞組的匝數有關.   <<版權聲明：本文由容源電子網（www.mnu8.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
