基于DN6848霍爾效應開關電路設計

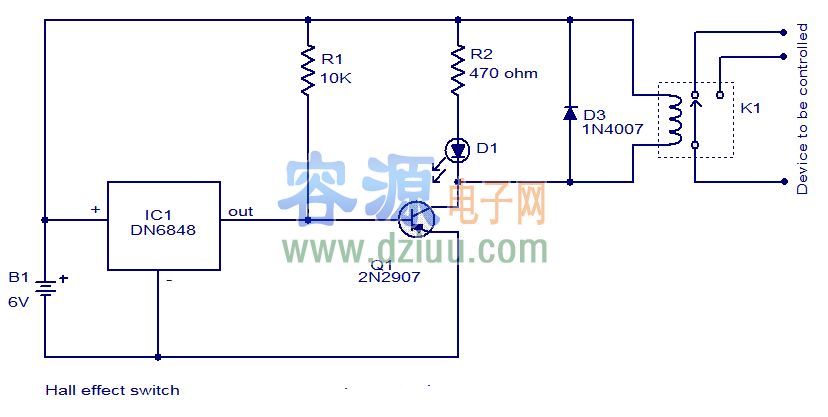

電路原理圖描述

   霍爾效應開關。霍爾效應傳感器ICDN6848從松下是電路的心臟。該DN6848有一個內置的霍爾效應傳感器，電源穩壓器和溫度補償電路，施密特觸發電路集成到單個芯片。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

高靈敏度，低漂移和優異的溫度穩定性的DN6848，使得它適合各種不同的，旋轉和速度傳感應用 ，當磁鐵的南極帶來附近的前臉(Number類型的標記臉) IC的輸出引腳(引腳3)變低(零電壓)。引腳3連接到PNP晶體管Q1和低階段在PIN3的基極，使得晶體管和繼電器激活。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在一個果殼繼電器就會接通時，磁鐵的南極靠近霍爾效應傳感器IC DN6848 。電阻R1將始終拉基地Q1的一個很輕微的正電壓，從而防止意外觸發。繼電器被激活時，發光的LEDD1和電阻R2限制電流通過D1。二極管D2是一個續流二極管和保護的高電壓尖峰引起的，當繼電器切換。的晶體管Q1的電路圖 。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

注意事項

該電路可在PERF板組裝。
繼電器K1可在5V SPDT繼電器。
使用6V直流供電電路。
可以交換設備的功率取決于繼電器的能力。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
