雅迪sp120一48v充電器電路圖
充電器主要由塑料外殼、輸出插頭、輸入插頭等組成。充電器上有指示燈，同時作為電源指示和充電指示使用，使用時先插上充電的輸出插頭，再插上
雅迪sp120一48v充電器電路圖
充電器主要由塑料外殼、輸出插頭、輸入插頭等組成。充電器上有指示燈，同時作為電源指示和充電指示使用，使用時先插上充電的輸出插頭，再插上輸入插頭即可進行充電。蓄電池的充電并不是隨意接上電源就能充的，如交流電不變成直流電不能充，電壓和電流的大小不適當不能充，不能過充電等，這些都需要充電器來完成。
充電器的結構形式有兩種：一種是變壓器式普通充電器，另一種是開關電源式充電器，兩種充電器各具有不同的特點。目前的電動自行車一般采用開關電源式充電器，其內部主要由開關變壓器、晶體管、控制集成電路等構成。采用開關電源技術的充電器，其適用范圍廣，既適合鉛酸蓄電池充電，又適合鋰蓄電池充電，且具有輸入電壓范圍寬（交流100~240V）、輸出過電壓保護、只能防反接、可長時間短路、采用智能三段式充電等特點。

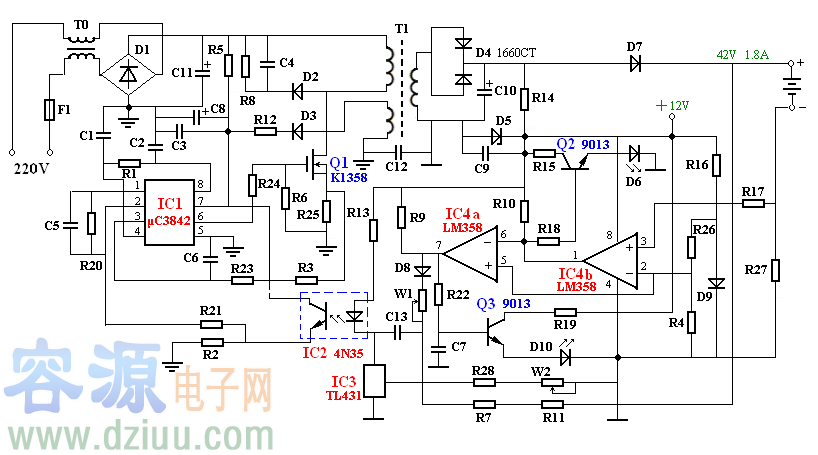

雅迪sp120一48v充電器電路圖如下：
上圖主要控制集成塊就是 uc3842，后級還有一個lm358集成電路，整個電路工作原理也很簡單，只要搞清楚UC3842工作原理后，一般就能對充電器進行維修。48V充電器電路圖網上也很多，這只是其中一款充電電路，不過應用UC3842的開關電源電路很多，原理相同。
