12v鋰電池充電器電路圖

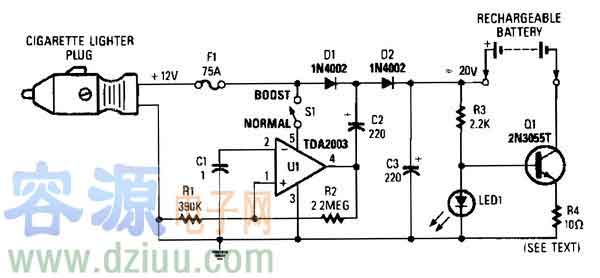

12Vdc移動電池充電器電路圖可以從12V汽車電源提供高達20 V的輸出，允許對NiCad電池單元進行恒定電流充電，最大電壓為18 V.
V1形成方波振蕩器D1和D2，將該方形耦合到12V電池供電，達到20 VDC以上。如果沒有必要，S1可以保持打開狀態。Q1形成電流調節器以確定可充電電池的充電水平。R4可以從工作臺中取出，也可以通過旋轉選擇開關激活。下表是R4用于為各種電池類型充電的值：
| 細胞大小 | 安培/小時率 | R4值（14小時率） |
| ñ | 150毫安 | 120歐姆（0.25瓦特 |
| AA | 500毫安 | 47歐姆@ .5瓦特 |
| C | 1500毫安 | 12歐姆©.5瓦特 |
| d | 1500毫安 | 12歐姆@ .5瓦特 |
| D（高容量） | 4000毫安 | 3.3歐姆@ 2瓦特 |
零件清單：
R1：390K
R2：2.2M
R3：2.2K
R4：10歐姆
C1：1uF
C2，C3：220uF
D1，D2：1N4002
Q1：2N3055T
U1：TDA2003
