TP8312 滿足0.9V低電壓工作的一節兩節干電池升壓IC解決方案
• 低輸入啟動電壓：0.85V，1mA負載 低輸入工作電壓：0.65V
• 反饋電壓：1.23V
• 自動 PFM /PWM 切換工作模式： -PWM 工作頻率：400KHz -PFM 輸出紋波：典型值 150mV
• 浪涌電流限制和內部軟啟動
• 抗振控制 • 內部補償
• 過溫保護
• 內置同步整流
• 封裝形式:：SOT23-6
三、應用產品
• 一，二，三節堿性電池和 NiMH/NiCd 便攜式產品• 太陽能電池應用 • 無線傳感器 • TWS 藍牙耳機 • 智能手機，MP3 播放器，數碼相機 • 遠程控制器，便攜式設備 • +3V 至 5.0V 分布式電源

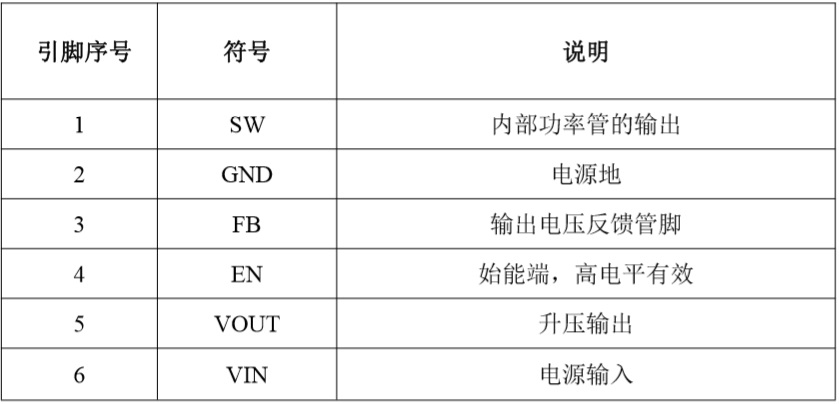

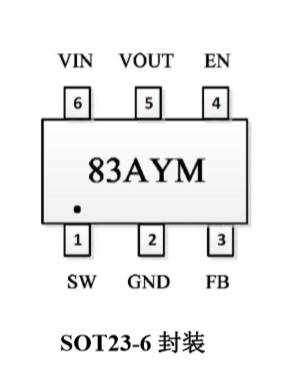

四、引腳排列及功能說明

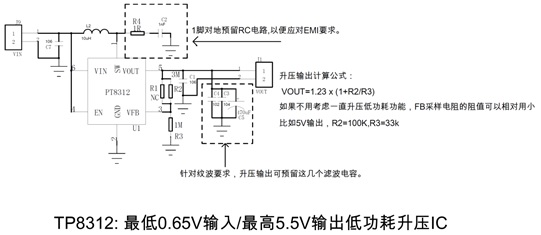

五、典型應用電路圖

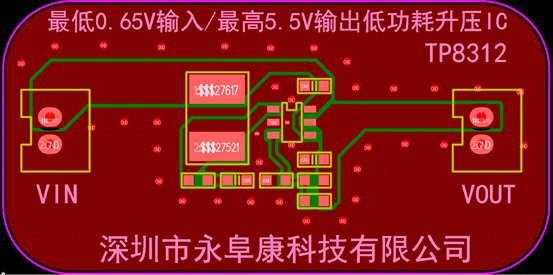

六、TP8312 DEMO板PCB設計圖
七、TP8312 DEMO板貼片圖

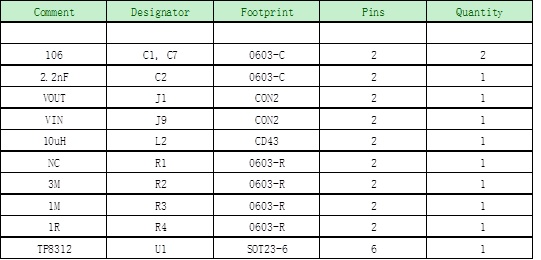

八、TP8312 DEMO板物料清單

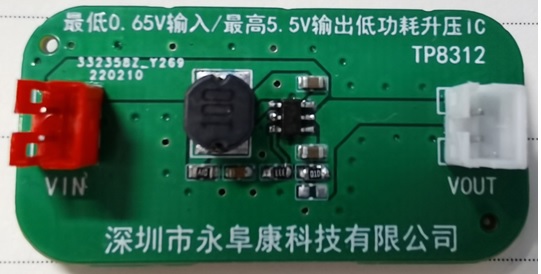

九、TP8312 DEMO板實物圖
非常感謝用戶yongfukang 的投稿！
