鋰電池充放電管理 （輸入5V輸出1.5V）ZCC5600
ZCC5600是一款集成降壓變化器，鋰電池充電管理，電池電量指示的多功能電源管理SOC，為USB充干電池提供完整的電源解決方案。
ZCC5600充電電流和充電電壓可調，支持多種規格鋰電池應用，最大充電電流1A.ZCC5600充電電壓和電流根據鋰電池溫度自動調節，更加安全可靠。
ZCC5600放電輸出1.5V固定電壓，最高效率高達93%.待機電流低至3uA以內，支持鋰電池長時間待機。
二：特點：
•充電電流和充電電壓外部電阻調節
•支持4.2/4.3/4.35/4.4V鋰電池充電
•充電電流400mA-1000mA可調
•符合鋰電池充電JEITA標準，根據電池溫度自動調節充電電壓和充電電流
•輸入耐壓16V
•內置過壓/欠壓/短路/過溫保護電路
•單雙燈方案兼容，外部自動識別
三：應用：
•USB充干電池
•USB充鋰電池，1.5V放電替代干電池
•帶有鋰電池供電和USB輸出的便攜式設備
•Pre-Regulator for Linear Fegulators
容－源－電－子－網－為你提供技術支持
非常感謝用戶limy3491632189 的投稿！
本文地址：http://www.mnu8.com/dz/23/16522615244550.shtml
本文標簽:
-
PL7501C 雙節鋰電池充電管理芯片
關鍵詞： 所屬欄目：元器件知識 -
PL7501CL 雙節鋰電池充電管理芯片
關鍵詞： 所屬欄目：元器件知識 -
PL7152 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
PL7022/B 雙節可充電鋰電池保護電路
關鍵詞： 所屬欄目：元器件知識 -
M12266 Type-C輸入3-6節鋰電池同口充放電管理移動電源
深圳市永阜康科技有限公司現在大力推廣一顆內置PD3.0/QC3.0等主流快充協議、3-6多節鋰電池移動電源雙向100W快充IC-M12266，配合極簡的外圍電路，即可實現常見便攜電子設備的Type-C快充需求。
關鍵詞： 所屬欄目：電源電路 -
IU5207/IU5208 Type-C輸入升壓型2/3節鋰電池快充IC解
針對2/3節鋰電池供電的電子設備，最好的方式是采用通用Type-C接口充電，這樣就可以通用Type-C的充電器,便攜式移動電子設備出廠時搭配一根充電線就完美的解決上述應用的困擾，節省終端產品整機成本，避免材料的浪費。深圳市永阜康科技有限公司推出針對2/3節鋰電池充電應用，大力推廣Type-C輸入升壓型2/3節鋰電池快充IC系列-IU5207/IU5208，芯片極具性價比，應用簡單。
關鍵詞： 所屬欄目：電源電路 -
鋰電池、鉛酸電池供電的戶外藍牙音箱如何選擇合適的升
深圳市永阜康科技有限公司一直致力音頻領域芯片的推廣，總結市場應用痛點，現推薦一套升壓+功放IC搭配應用組合，涵蓋20-60W單雙聲道的應用。升壓芯片、功放芯片系列管腳兼容，實現同一PCB，不同功率要求無縫切換，避免重復開發工作，縮短項目周期。
關鍵詞： 所屬欄目：音頻功放電路 -
M12229 雙節串聯鋰電池充放電管理的35W移動電源雙向快
現在市場上一般采用升降壓型充電管理芯片+快充協議芯片來實現，應用設計及外圍比較復雜。深圳市永阜康科技有限公司現在大力推廣一顆內置PD3.0/QC3.0快充協議升降壓型35W兩節鋰電充放電SOC芯片-M12229,輸入電壓3.3V-20V，最大充電電流5A，最大輸入/輸出功率35W，適用于雙節串聯大容量鋰電池的快速充電場合。
關鍵詞： 所屬欄目：電源電路 -
IU5302 充滿轉燈截止電壓可調的2A單節磷酸鐵鋰電池/鋰
現在市場上常見的充電芯片，恒壓充電電壓（俗稱轉燈電壓、充滿截止電壓等）一般是固定的。如鋰電池的充電管理芯片一般為4.2V，磷酸鐵鋰電池的充電芯片一般為3.6V，無法滿足各種不同類型電池的充電應用。深圳市永阜康科技有限公司總結充電管理芯片的應用痛點，大力推廣一款2A同步降壓型充電管理IC-IU5302，恒壓充電電壓可調（2V-5V）、可以滿足單節磷酸鐵鋰電池、鋰電池及其它類型電池的充電需求。
關鍵詞： 所屬欄目：電源電路 -

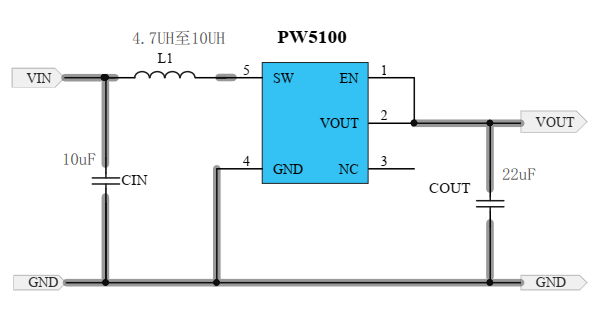

干電池升壓IC 3.3V的電源芯片PW5100
PW5100 的工作頻率高達 1.2MHz，其目的是為了能夠減小外部的電感尺寸和輸出電容容值，故 PW5100 只需要 1uH 以上的電感就可以保證正常工作，
但是輸出端如果需要輸出大電流負載（例如：輸出電流大于 200mA），為了提高工作效率，建議使用較大一點的電感。
同時輕載應用，輸出電流10M，50MA左右時，建議使用大的的電感如6.8UH。
關鍵詞： 所屬欄目：電子器材 -
TP8312 滿足0.9V低電壓工作的一節兩節干電池升壓IC解決
深圳市永阜康科技有限公司針對1-2節干電池及鋰電池供電的移動設備應用需求，現在大力推廣一顆具備3uA超低靜態電流、最低啟動電壓0.65V低功耗同步升壓IC-TP8312。
關鍵詞： 所屬欄目：電源電路 -
5V升壓16.8V充電芯片
HU5912是一款5V升壓16.8V充電芯片,最大充電電流4A在多串鋰電池方案廣泛
關鍵詞： 所屬欄目：集成塊資料 -
基于PW4052，2A鋰電池充電管理IC，具有恒壓/恒流充電模
2A鋰電池充電管理IC可以使用PW4052這個型號。 PW4052 是一顆適用于單節鋰電池的、具有恒壓/恒流充電模式的充電管理 IC。該芯片采用開關型的工作模式， 能夠為單
關鍵詞： 所屬欄目：元器件知識 -
PW4052,2A鋰電池充電管理芯片
2A鋰電池充電管理芯片適用的型號：PW4052PW4052 是一顆適用于單節鋰電池的、具有恒壓/恒流充電模式的充電管理 IC。該芯片采用開關型的工作模式， 能夠為單節鋰電池提供快速
關鍵詞： 所屬欄目：元器件知識 -
干電池升壓5V，功耗比較低
干電池升壓5V，功耗10uA
PW5100干電池升壓5V芯片
輸出電容：
所以為了減小輸出的紋波，需要比較大的輸出電容值。但是輸出電容過大，就會使得系統的
反應時間過慢，
關鍵詞： 所屬欄目：元器件知識 -
PW5100干電池升壓3.3V芯片
PW5100適用于一節干電池升壓到3.3V，兩節干電池升壓3.3V的升壓電路，PW5100干電池升壓IC。干電池1.5V和兩節干電池3V升壓到3.3V的測試數據兩節干電池輸出5
關鍵詞： 所屬欄目：元器件知識 -

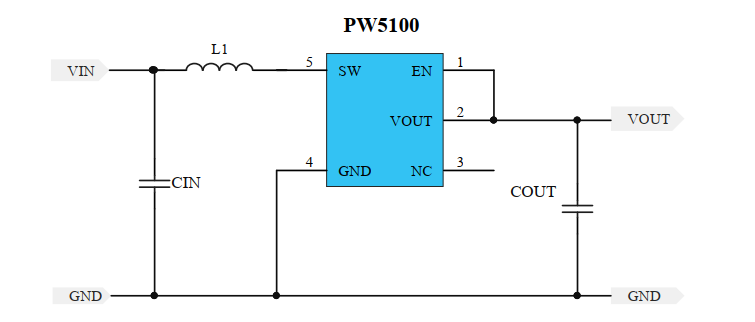

干電池1.5V升壓3.3V芯片電路圖
