UPS太陽能不間斷電源   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

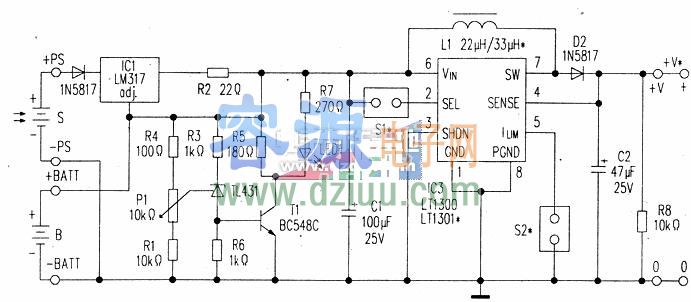

太陽能對電池的充電形成不間斷直流電壓輸出是本電路的特點，該電路由恒流充電器(IC1)、過充電保護電路(IC2與T1)和線性開關穩壓器(IC3)組成。     <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

恒流充電器IC1的極限電流為60mA，一旦發生對電池B的過充電(如在充足太陽光照射下或負載電流較小時)，電池電壓上升，則P1滑動端電壓升高，經可調穩壓器IC2進行控制，使T1飽和導通，經R5與R7旁路部分或電流到地，LED1發光，防止過充電的發生。穩壓器IC3的輸出電壓、電流與選用型號(LT1300或LT1301)和跳線接口S1與S2有關。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

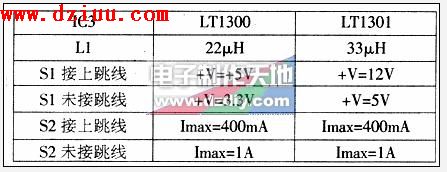

    如附表，當S1接上跳線時可獲得+5V(LT1300)或+12V(LT1301)的直流電壓輸出。當S1未接跳線時可獲得+3.3V(LT1300)或+5V(LT1301)的輸出，同樣S2接上跳線或未接跳線可得到400mA或1A的輸出電流。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    采用鎳氫充電電池。IC3用LT1300時應使用兩個1.2V的電池。用LT1301時應使用三個電池。太陽能電池S輸出電壓9V、輸出電流100mA.扼流圈L1應在800mA時不會飽和，其值在附表中已經標明，D1和D2為肖特基快恢復二極管。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    電路調試時首先將太陽能極板與充電電池斷開，并用可調穩壓電源代替電池，在可調電源的輸出端接上電壓表，如采用LT1300(使用兩個1.2V充電電池)，將可調電源輸出置于3.2V。P1直到LED1亮為止，若用LT1301(采用三個1.2V充電電池)，將可調電源置于4.8V，同樣調節P1直到LED1亮為止。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
