自動電池充電器
時間:2011-11-07 20:12:36來源:原創 作者:admin 點擊:次
無

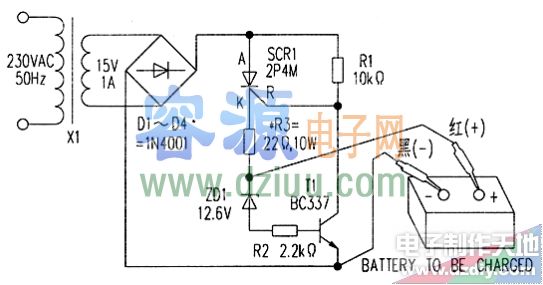

這是一種簡單、自動化的電池充電器，它由可控硅2P4M(SCR1)、晶體管BC337(T1)、齊納二極管ZD1和少量分立元件組成。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
充電器的紅色和黑色鱷魚夾的一端分別連接齊納二極管的陰極和電路地。要對電池充電，可將紅色鱷魚夾接至待充電池的正極，將黑色鱷魚夾接至待充電池的負極。
接上交流電源，SCR1經R1得到觸發，電池開始充電。當電池端電壓充至12.6V
時，ZD1擊穿導通，n—p—n晶體管T1得到正偏也導通，使SCR1的柵極接地。
時，ZD1擊穿導通，n—p—n晶體管T1得到正偏也導通，使SCR1的柵極接地。SCR1截止，于是電池停止充電。R3用于限制電池充電時的電流，其阻值可按你的要求改變。反過來，當電池端電壓降至12.6V以下時，SCR1又觸發導通。電池又重新開始充電。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
容－源－電－子－網－為你提供技術支持
本文地址：http://www.mnu8.com/dz/23/2011117201512.shtml
