LM317制作簡易恒壓恒流充電器
本想做一臺高級而
的全功能智能充電器，最后發現簡單可靠實用才是真理，怎樣實現簡單可靠？串聯充電比并聯充電簡單，缺點是電池要求容量比較一致，線性降壓比開關降壓簡單， <<小提示 ：
你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
缺點是效率比較低發熱大，大電流充電節約時間但是發熱大電池壽命影響也不小，負斜率
零增量偵測電池是否充滿的缺點是電路并且
電池性能的關系并不可靠，目前電池的充電方式大多數推薦是恒流。 <<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
一臺簡單可靠的充電器要完成的功能特點應該有：能充多節電池，有恒流充電功能，有防止過充功能。實現方法其實很簡單：串聯，恒壓，恒流。用穩壓電源來充電的話，初期電流太大，若串入限流電阻的話，當電池電壓升高后電阻就限制了充電電流使充電時間過長。恒流恒壓只是
的，具體
應該是前期恒流后期恒壓，順便說一下，這種方式非常適合給鋰電池充電。 <<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

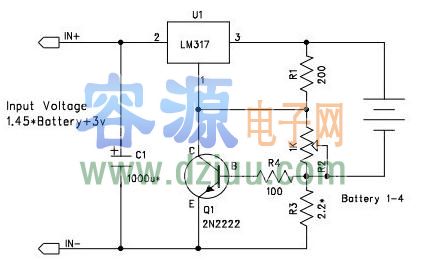

在網上找了很久，都沒有找到滿意的線路，猛的發現在LM317規格書內就有
充電線路，原名叫做恒壓限流充電器，真是踏破鐵鞋無覓處，稍作修改
自己
的東西，并且可以做成萬能充電器。
<<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

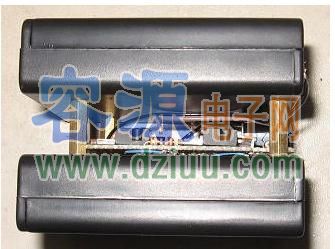

上圖，我做的是一臺一次充4節鎳氫鎳鎘電池的充電器，經測試發現很理想，并且前期限流基本是恒流，后期恒壓。調試很簡單，只要
R2設置輸出電壓在你的電壓上，比如鎳氫電池充滿是1.45v一節，4節5.8v，R2建議用那種精密可調電位器，多圈小型那種既穩定又能微調，R3的選擇你的充電電流，現在充電電池容量都不小，不想充電速度太慢或太快，充電電流可以取適中，比如我取的2.2歐姆根據三極管導通電壓約0.6v計算電流在 270ma。 <<小提示 ： 你喜歡此文章，請點擊瀏覽器右邊的分享按鈕，將此文章分享給朋友。》
減少LM317的損耗，輸入電壓設置在比輸出電壓高3V，如1.45×4+3 約9v，容－源－電－子－網－為你提供技術支持
