幾款簡易12v充電器電路圖

第一款： <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686�！�

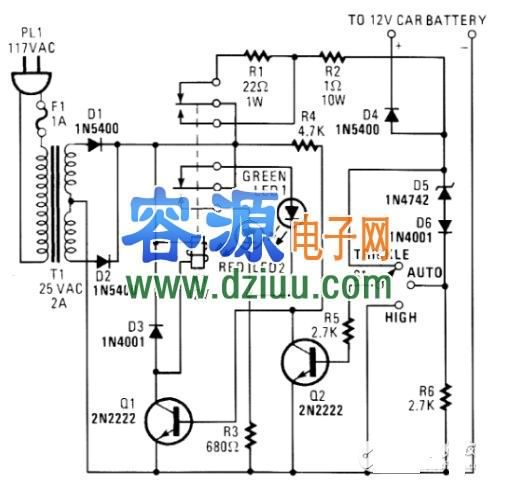

不管是一個低電流（50毫安），還是高電流（1安培），該電路都有能力提供。你可以選擇手動充電自動模式。當電流很低的時候，你可以在選擇高電流充電之前先用低電流。電池的電壓過低，齊納二極管D5將有足夠的電流來產生一個穿過R6的電壓從而使得Q2開啟。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686�！�

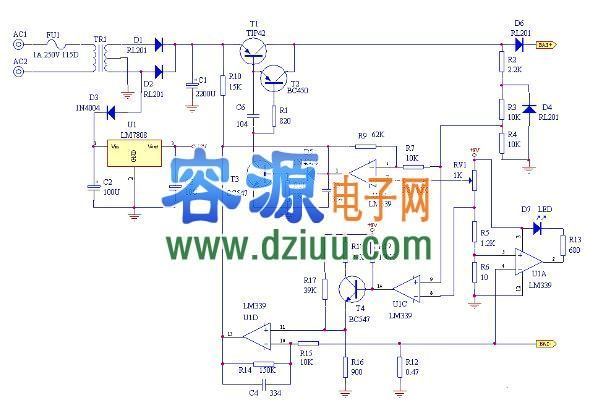

第二款：

1.維護充電：

當電池電壓較低時（可設定，本電路預設在9V以下），充電器工作在小電流維護充電下，工作原理為U⑨腳（同相端）電位低于⑧腳（反相端），U輸出低電位，T4截止。U1D11腳電位約0.18V．充電電流約250mA（恒流電路由R14，U1D，T1B周邊外圍電路構成，恒流原理自行分析）．

2.快速充電：

隨著維護充電繼續，電池電壓升高，當電池電壓超過9V時，充電器轉入大電流快充模式下，U⑨腳（同相端）電位高于⑧腳（反相端），U輸出高電位，T4導通，U1D11腳電位約為0.48V，充電器恒定輸出約電流給電池充電。

3.限壓浮充：

當電池接近充足電時，充電器自動轉入限壓浮充下（限壓浮充電壓設定為13.8V，如為6V蓄電池，則浮充電壓應設定為6.9V），的充電電流會由快速充電下下降，至電池充足電后，充電電流僅為10～30mA，用以補充電池因自放電而損失的電量。

4.保護及充電指示電路：

本電路設有反極性保護電路，由D4，U，U1D，T1及外圍元件構成，當電池反接時，充電器限制輸出電流不致發生事故。充電指示由U，D7及外圍元件構成，充電時，D7點亮，充電器進入浮充后，D7熄滅，表示充電結束。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

#page#
第三款：

用555時基集成電路制作的鋰離子電池充電器，它具有恒流充電／恒壓充電自動轉換功能，當電池端電壓低于4.2V時采用恒流充電方式，而在電池端電壓充至4.2V時會自動轉為恒壓小電流（60mA）充電方式，不會出現電池過充電。

簡易12v充電器電路圖（七款12v充電器電路圖詳解）

電源電路由電源開關S、電源變壓器T、整流橋堆UR、濾波電容C1、C2和三端集成穩壓集成電路IC1組成；充電電路由二極管VD、三端可調穩壓集成電路IC3、電阻R2～R4、電位器RP2和繼電器K的控制觸頭等組成；控制電路由時基集成電路IC2、電位器RP1、電阻R1、R5～R8、電容C3、C4、晶體管V1、V2、繼電器K和發光二極管VL1、VL2組成。

接通電源后，交流220V電壓經T降壓、UR整流、C1濾波及IC1穩壓后，在02兩端產生12V直流電壓。該電壓分為三路：一路經RP1降壓后，為102提供工作電壓（VCC）；一路經VD加至IC3的3腳（電壓輸入端），充電電路的輸入電壓；另一路經R1對C3充電。V1、V2和K的工作電源取自UR整流后的直流電壓。
